RD-3616B デジタルレコーダー H.264圧縮方式 16ch1000GB HDD内蔵

録画時間が大幅UP！H.264 デジタル圧縮方式採用

長時間記録ができる上に、録画画質を向上した最新の圧縮技術『H.264デジタル方式』を採用
※従来品との比較（当社調べ）

付属のマウスで視覚的操作が可能！

テレビやビデオデッキなどの機器操作をされたことが無い方でもストレス無く使用できます。

○DVR操作メニュー画面

同時録画・再生機能搭載

録画を止めずに、録画映像の再生やネットワーク監視が可能です。
再生中も録画しますので抜け目のない防犯が可能です。

最大480コマ/秒（480fps）の高密度録画により滑らかな動きの録画が可能！

※カメラ1台あたり最大30コマ/秒（30fps）での録画が可能です。
コマ数は4chごとに任意で設定することができ、画質も3段階で設定が可能です。

1.4.9.16分割画面へお好みで画面を切替

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。
表示は、全画面表示/4.9.16分割画面表示モードと各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。

※シーケンスの画像切替時間は1～99秒で設定が可能です。
※PIPでは、大きい画面は固定(設定可)、小さい画面はシーケンスとなります。

パソコンモニターにも映像出力が可能！

VGA出力端子（ミニD-sub15ピン）付きで、TVモニターだけでなくPCモニターでも接続が可能です。

自動復旧機能

落雷などで停電が起きた際に電源が落ちても、電源の復旧後にシステムが自動回復します。
また、停電時でも機器の使用をお考えの場合は、停電時でも電源供給が行える【無停電電源装置(UPS)】の設置をお勧めします。
※UPSは家電量販店、もしくはgoogleで『UPS』を検索し、ネットショップにてお買い求め下さい。

録画映像に録画した日時を表示

録画映像に年・月・日・時・分・秒を表示するタイムジェネレータ機能を搭載。
警察への証拠データ提出用として使用できます。

使用者によって使える機能を制限

管理者、マネージャー1～3、ユーザー1～6と3つの権限がありますので、管理に最適です。
それぞれの使える機能は制限ごとに設定可能です。

例えば、下記の3設定
○管理者は全ての操作が可能
○マネージャーはメニューの設定変更まで
○ユーザーは再生のみ可能

自動上書き機能搭載

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

必要な時間だけ録画するタイマー録画機能

日曜から土曜までの1週間、1時間単位で予約設定をすることが出来ます。
【連続録画】・【動体検知】・【アラーム録画】・【連続録画+動体検知録画】・【録画しない】から選ぶことが可能です。

○スケジュール録画設定画面

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。
感度検知は4段階で設定可能。


マス目で【動きを検知する/しない】を設定することが出来ます。
右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

録り逃しを防ぐプリアラーム録画機能を搭載

動作検知する数秒前にさかのぼって録画を行うプリアラーム録画は1～5秒で設定可能です。
また、動作が停止してからの録画時間も1～99秒で設定できます。

○プリアラームについて

音声録音可能

最大4チャンネルまで音声の録音が可能です。また、各チャンネルごとに音量設定の調整が出来ます。
※4chごとに1chの録音

センサー入出力に対応

センサー入力を使って、すでにお使いのセンサーと連動させる事も可能です。
また、センサー出力を使って、お使いの警報機、パトライトとの連動も可能です。

見たい場所を即座に再生可能

録画した時間の指定とアラーム録画（動体検知・センサー）された録画データ一覧表示により、開始場所を簡単に選ぶことが出来ます。
映像確認に必要な時間や人件費の削減につながります。
再生スピードは1/32、1/16、1/8、1/4、1/2、2、3、4、8、16、32倍速

○日付・時間検索


○イベント検索


○ブックマーク検索（新機能）
再生中に特定の場所を登録しておき、後に簡単に検索し再生することが出来ます。

データバックアップ機能

CD-R、USBフラッシュメモリに本体に記録された録画データをバックアップすることが可能です。
バックアップした映像は付属のビューワーソフトを使ってPCで再生できます。
バックアップ目安時間はカメラ2台接続時、1分間のデータバックアップに20秒

○必要なデータをUSBメモリに簡単バックアップ

パソコンでライブ映像、録画した映像の再生、データの保存が可能！

DVRをインターネット回線に接続することにより、離れた場所からでも現在のカメラ映像や録画映像を見ることができます。
ご自宅のパソコンから店舗の様子を見たり、出張先のパソコンから過去の画像をチェックすることが可能です。
※ネットワーク機能をご使用頂く為には、インターネット回線と固定IPアドレスの契約が必要です。

○専用ソフトによるパソコン監視画面


○遠隔監視　システム構成例

大容量500GB HDD搭載で3ヶ月以上の録画データを保存することが可能！

標準画質、3コマ/1秒間の録画設定で、約2514時間（104日）の録画が可能

※HDDはHITACHI社製を使用しております。

録画時間目安表

1秒間あたりのトータルコマ数		480枚	240枚	160枚	80枚	48枚
画 質	HIGHEST	144	270	420	678	954
	HIGH	180	360	540	1062	1614
	NORMAL	270	540	768	1542	2514

単位＝時間（例：584＝584時間）
※解像度352×240、500GBHDDの場合
※各カメラのコマ数はトータルコマ数をカメラの台数で割って下さい。
※タイマー録画・アラーム録画などの録画設定及び、その他環境によって増減する場合があります。また、録画できる時間を保証するものではなく、目安を記載したものとなります。

製品仕様

信号方式	NTSC
記憶容量	HDD（500GB)
圧縮方式	H.264 Dual Codec
入力	1.0Vp-p　75Ω、16CH（BNC）
出力	モニター出力：1.0Vp-p　75Ω、1CH（BNC） スポット出力：1.0Vp-p　75Ω、1CH（BNC） VGAモニター出力：1CH（15PIN DIN）
画質	3段階で設定
録画解像度	352×240
録画速度	最大480フレーム/秒
録画モード	スケジュールで管理 （連続録画・モーション録画・アラーム録画）
検索再生	日時検索・HDD使用率・イベント検索・ブックマーク検索
デジタルズーム機能	2倍
画面表示	全画面・4.9.16分割画面・PIP
シーケンス機能	オート(1～99秒表示内で設定）
音声入力	4CH
音声出力	1CH
アラーム入力	16
アラーム出力	1（NO/NC）
マイク入力	1
モーション検知機能	感知ブロック：16×12　検知エリア：32×24
バックアップ	DVD-R、USBメモリー2.0対応
シリアルI/F	RS-485：PTZカメラ制御
ネットワーク	イーサネット　TCP/IP
電源入力	DC12V/3.33A
動作温度	0-40℃

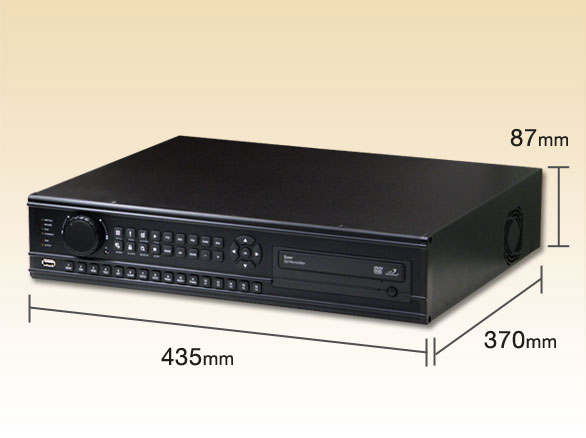

寸法	435（幅）ｘ370（奥）ｘ87（高）mm
重量	約 8.2kg
付属品	リモコン マウス 専用ビュアソフト(CD-ROM)×1※Macintosh/Windows7非対応 取り扱い説明書×1 保証書×1 ACアダプター×1 AVケーブル×1 BNCコネクタ×17

機能詳細

ネットワーク機能	LANやインターネットを利用して映像を見る事が出来ます。 複数箇所の一括監視でも役立っています。	パソコンでの監視	○
		携帯電話からの監視	×
		パソコンでの録画記録の再生	○
		メールでの通報	×
		メールでの画像付き通報	×
動体検知録画機能	映像信号の変化を検知し、録画を行います。 この機能によって、何か起こった時のみ録画する事が可能です。		○
スケジュール録画 機能	時間を指定して録画のオン・オフを切り替えます。 必要無い時間帯の録画を省き、録画容量を節約できます。		○
データ書き出し機能	外部メディアに録画記録の一部を書き出す事が出来ます。	USBメモリー	○
		コンパクトフラッシュカード	×
		PCとUSB接続	×
		CD	○
		DVD	○
同時録画再生機能	カメラ画像の録画を行いつつ、 同時に過去の映像を再生できる機能です。		○
検索再生機能	見たい場面を瞬時に再生出来る時間指定再生が可能です。		○
