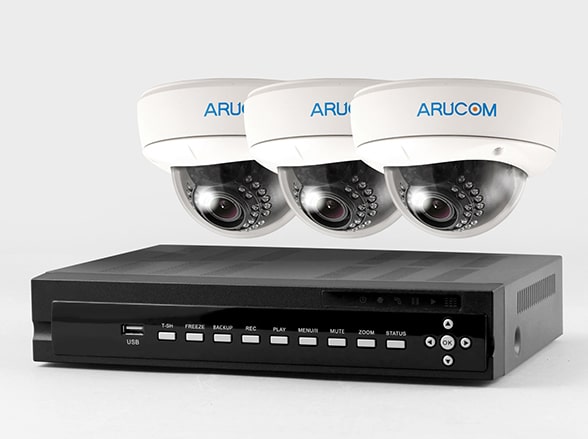

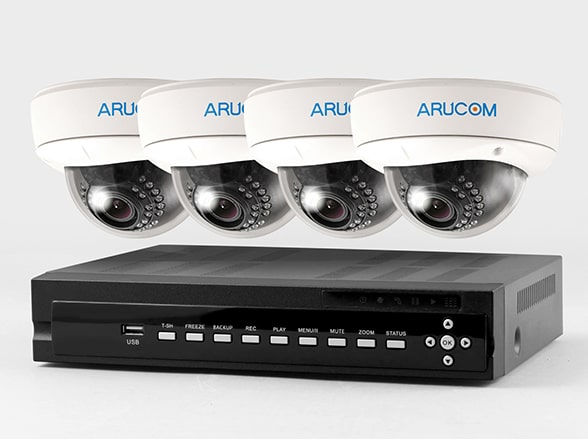

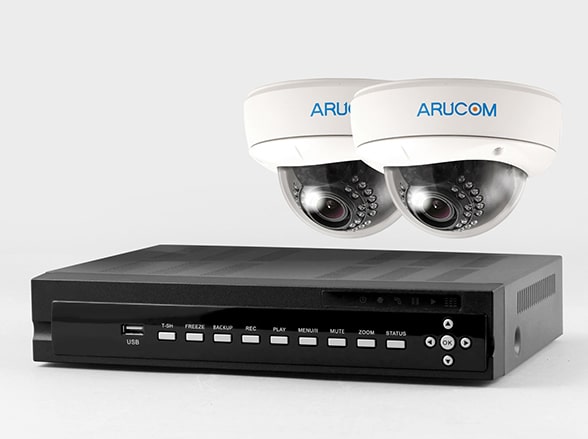

SET703-1 AHD500万画素ドームカメラ1～4台(RD-CA271)防犯セット

セット内訳｜製品詳細は各ページをご確認ください

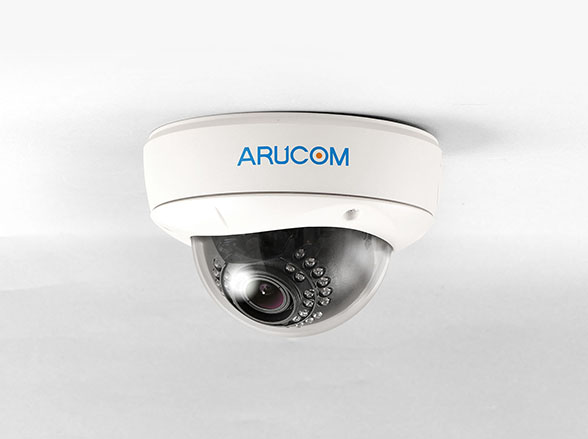

AHD500万画素カメラ

今後の注目新商品である500万画素(5M)の防犯カメラ。従来のAHDカメラよりも更に高くなった解像度によって、より自然の色味に近い映像の撮影が可能になります。映像を拡大した際にも、細部まではっきりご覧いただくことができます。
解像度は2592×1944pixelとなり、220万画素カメラでは16：9だったアスペクト比が4：3になっています。

AHDとは？

Analog High Definitionの略でHD映像に対応したアナログ映像伝送の新技術です。

■製品特徴

同軸ケーブルでの高画質、長距離配線が可能です。AHDレコーダーはAHDカメラの接続はもちろん、アナログカメラへの接続に対応していますので既存のアナログ監視映像システムを無駄にすることなく、ハイビジョン監視映像システムを導入していただくことが可能です。

AHD5M防犯カメラの性能

52万画素のアナログカメラでは撮影距離が遠いとぼやけて見えないことがありましたが500万画素のAHDカメラであれば遠方の映像までしっかりと映し出します。
アナログカメラでは難しかった人相確認などの撮影はもちろん、レジ付近のお金の確認などさらに細かい部分まで撮影が可能な超高画質になりました。

防犯カメラの特徴

人相確認も容易な500万画素。赤外線で24時間監視に対応しています。
同軸ケーブルで高画質、長距離配線、屋内設置が可能なAHD監視カメラです。

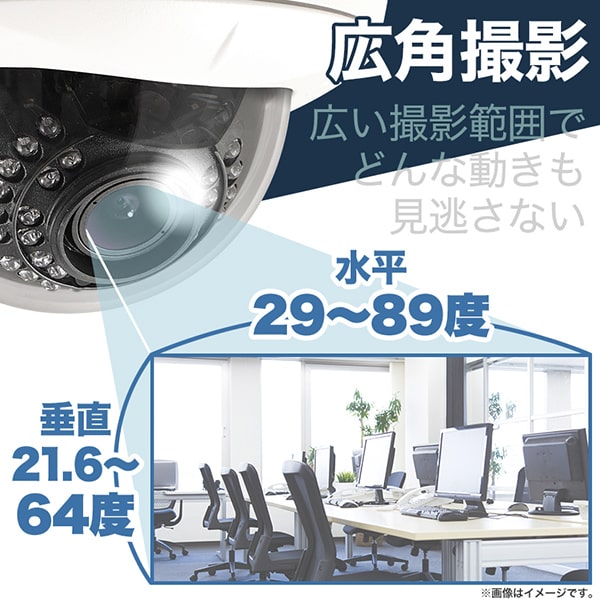

しっかりとらえる画角

屋外防滴タイプ

防水設計のため、屋内だけでなく、軒下など水滴のかかる恐れのある場所に設置することができます。湿気があっても壊れにくい防犯カメラです。

※故障の原因となりますので、必ず雨が直接当たらない場所に設置してください。

赤外線暗視機能搭載

赤外線照射によって、光のない暗闇でも白黒映像が撮影できます。辺りが暗くなると自動で赤外線LEDを照射します。
24時間監視が必要な場所や、時間帯によって辺りが暗くなってしまう場所であっても安心して設置することができます。

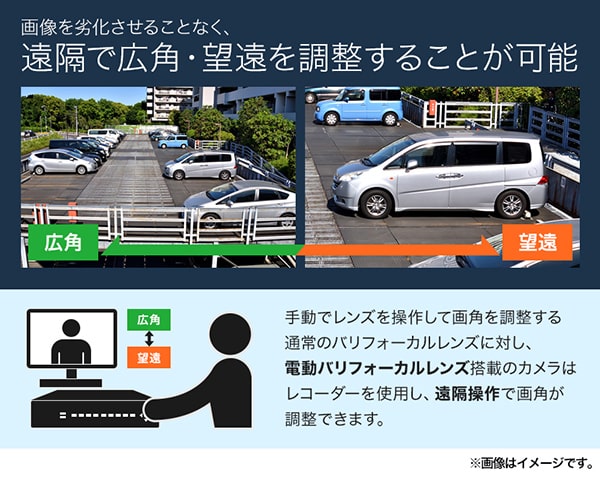

電動バリフォーカルレンズ搭載

レコーダーを介して遠隔から焦点距離の調整ができる機能です。手動でカメラ本体の調整ねじを操作して画角を調整する必要があった通常のバリフォーカルレンズに対し、電動バリフォーカルレンズはカメラを接続しているレコーダーがあればいつでも気軽に撮影範囲を変更することが可能です。

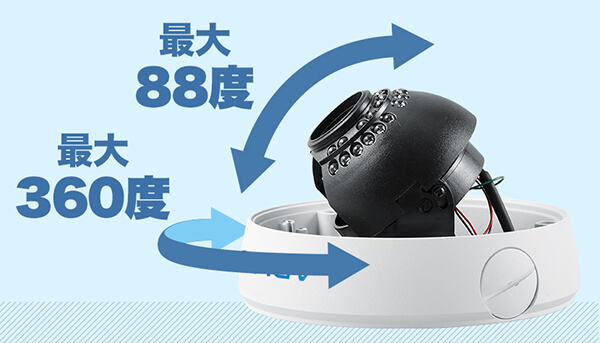

3軸調整

ドームカメラながら、レンズの台座が水平360度、レンズ部分がおよそ垂直88度の範囲で自由に調整できるため、設置する際の角度やカメラの向きを細かく微調整できます。また、カバーが透明なため、可動域に制限がありません。

逆光補正機能

防犯カメラに搭載されている逆光補正機能を利用することで、普通は暗く映ってしまう場所でも光量を調整して被写体を明るく映し出します。

CoC機能で様々な設定

レコーダー、マウスを使用してカメラの設定をモニター等に表示し、操作することが可能です。露出や画像の色味など細かい設定ができます。

WDR機能でしっかりと被写体を映し出す！

被写体の後方から光が入り込み、被写体が暗くなってしまうような場合でも自動で補正を行ないます。

フリッカレス機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

その他の機能

プライバシーゾーン機能

撮影範囲内で撮影しない箇所にマスクをかける機能です。

	【オートゲインコントロール機能（AGC機能）】 撮影場所に応じて映像信号の強弱を一定にし見やすい映像に調整する事ができる機能です。信号の増幅・減衰をカメラ内の回路で自動で行い、適した明るさにする機能の為ノイズが出る場合があります。
	【オートホワイトバランス機能（AWB）】 さまざまな光源が持つ色温度の違いを補正し、白いものを白く写るように色の補正をおこなう機能をホワイトバランス機能といいます。
	【ミラー機能】 映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
	【モーション機能】 撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
	【ノイズデジタル処理】 ちらつきを最小限に、鮮明な映像を映します。映像信号に混在するノイズをデジタル処理によって低減させることが可能です。
	【デイナイト機能】 夜間はカメラの感度を上げることで自動的に白黒画像で撮影することが可能です。 ※カラー・オート・白黒と設定することができますので多少暗くてもカラー撮影を選ぶこともできます。

モニター簡単接続

分割表示、シーケンス機能を搭載！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示は全画面表示/4分割画面表示と各カメラ映像を自動に切り替えて表示する自動切り換え表示機能を搭載。

録画時間目安

標準設定の画質のカメラを1台接続している場合、最大約1ヶ月の録画が可能です。

半永久的録画

自動上書き録画機能搭載

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

簡単操作マウス・リモコン

録画機にはマウスが標準付属！
リモコンだけではなく、マウスでも簡単に操作ができます。

様々な録画方法

必要な時間だけ録画するスケジュール録画機能

日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。
【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

モーション録画の設定画面例

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。
感度調整も可能です。

マス目で【動きを検知する/しない】を設定することが出来ます。
右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

日時検索機能

再生について

「日時検索再生」カレンダーから再生したい日付と時間を選択して簡単に再生が可能！
録画データがある日付だけわかりやすく表示されるので、必要な箇所だけ見ることができます。映像確認に必要な時間や人件費の削減につながります。

簡単バックアップ

証拠提出に便利！USBメモリデータバックアップ機能

本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー

映像出力端子　HDMI,VGA,BNCに対応

映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。

遠隔監視可能

遠隔監視機能搭載 スマホにも対応

外出先からPC、スマートフォンで遠隔監視することが可能です。
※アンドロイド携帯端末の場合、一部対応していない機種がございます。

アカウント設定

ユーザーの登録、権限などを設定可能！
ログイン時はパスワードの入力が必須なので、勝手にデータを削除されたり弄られたりを防ぐことができます。
また、Eメールの設定を行えば、通知メールを送信することもできます。

異常を検知したらすぐにお知らせ！メール通報機能搭載

防犯カメラの映像に動きがあった時や、録画機の異常を検知した際に登録したメールアドレス宛に自動でお知らせメールが届きます。※最大5つまでアドレス登録が可能です。

カメラ仕様

イメージセンサー	1/2.8インチ CMOS センサー
レンズ	f=2.8～12mm
解像度	2592×1944pixel
画素数	500万画素
撮影範囲	水平29度～89度 垂直21.6度～64度
映像出力	BNC×1
動作可能周囲温度	-20～＋50度
最低照度	カラー約0.1Lux
赤外線ライト数	30個
赤外線照射距離	約25m
赤外線波長	850nm

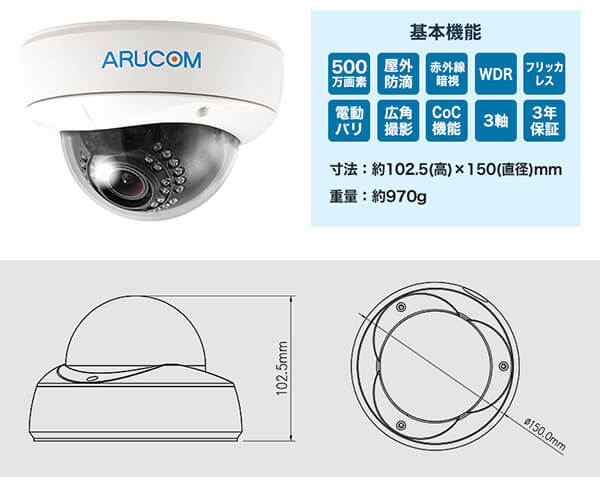

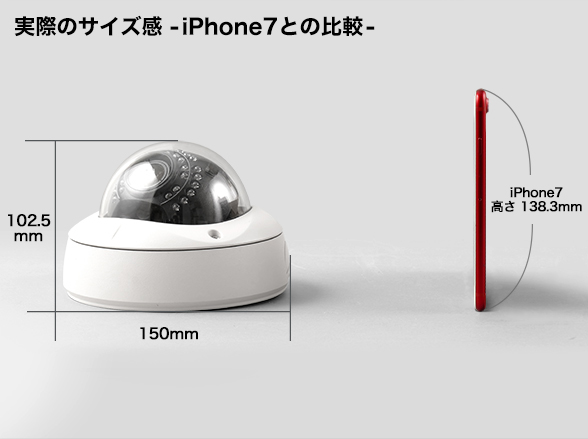

外形寸法	約102.5（高）×150（直径）mm
重量	約970g
電源	DC12V±10％
消費電流	約150mA（通常時）、約400mA（赤外線照射時）
消費電力	約1.8W（通常時）、約3.6W（赤外線照射時）
逆光補正機能	有り
フリッカレス機能	有り
付属品	取扱説明書×1 カメラ本体取付用ねじ×3 コンクリートアンカー×3 六角レンチ×1 穴あけ位置決め台紙×1

※注意：配線ケーブルは別売りとなります。

録画機仕様

録画解像度	4M・5Mカメラ接続時……2560×1920、2560×1440、1280×1440 AHDカメラ接続時……1920×1080、1280×720、960×1080、640×360 アナログカメラ接続時……944×480、704×480、352×240 ※接続しているカメラにより解像度が変わる場合がございます。

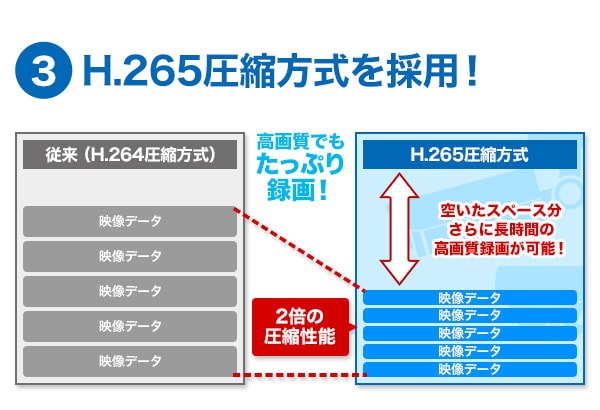

記録方式	H.265デジタル圧縮方式
映像入力	4CH（BNC）
映像出力	HDMI×1、VGA×1、BNC×1
分割表示	全画面・4分割
音声入出力（RCA）	4入力（RCA）、2出力（RCA）
録画画質設定	10段階（最低1～最高10）
内蔵HDD	2000GB
録画モード	自動録画、手動録画、スケジュール録画、センサー録画、モーション録画
バックアップ	USBフラッシュメモリー、ネットワーク
アラーム入出力	4入力、1出力
アラーム検出	N.C、N.O選択可能
モーション検知	あり
ビデオロス検知	あり
上書き機能	あり
対応OS	Windows7、Windows8、Windows10
リモート操作	ライブ監視、再生、録画、システム設定
通常操作	前面パネル、赤外線リモコン、マウス
モバイル監視	iPhone/iPad/Android
対応アプリ	So catch
外形寸法	約280（幅）×51（高）×203(奥)mm
重量	約1kg（HDD未装着時）
動作環境温度、湿度	-5度～55度、湿度90％
消費電力、電源	DC12V、3A
付属品	取扱説明書、電源アダプター、USBマウス、HDMIケーブル、リモコン、保証書

接続イメージ

※レコーダーやモニターにもそれぞれ電源接続が必要です。

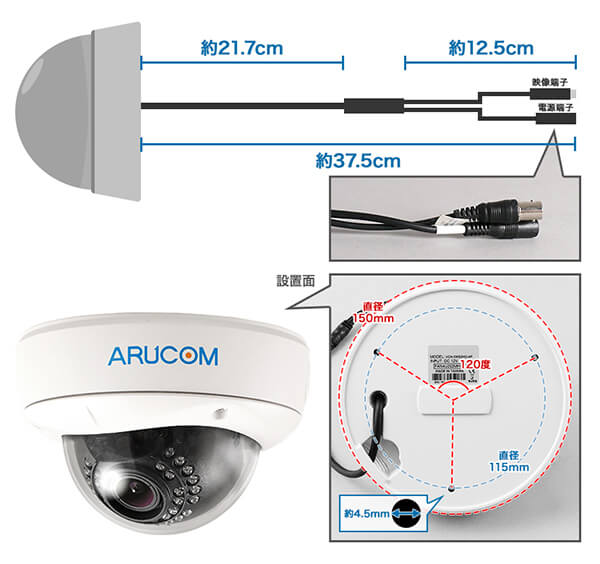

ケーブル・設置個所

防犯カメラの配線について

ボタン・コネクタ説明
