RD-3691 ハイブリッドレコーダーHITACHI製2TB内蔵 DS-JH270

最新の録画機・レコーダーはこちら

2TBハードディスク内蔵ハイブリッドレコーダー
ネットワークカメラとアナログカメラを併用で使用でき、低コストでのシステム導入がおこなえます。

ネットワークカメラとアナログカメラの併用が可能

金品の受け渡しがおこなわれるカウンターやレジ周り、人の出入りがある店舗の入口やビルのエントランスなど、高画質で撮りたい場所にはメガピクセル対応ネットワークカメラ。通常画質でよい場所にはプログレッシブ対応ネットワークカメラ。そして、すでに使われているアナログカメラをシステムに組み込むことも可能です。ネットワークカメラとアナログカメラ、2タイプのカメラを混在して使用できますので、低コストでのシステム導入がおこなえます。

高画質での長時間録画を可能にする新動画圧縮技術

情報量の多いメガピクセル対応ネットワークカメラの高画質映像を長時間録画するために、最新の動画圧縮技術H.264を採用。情報量は圧縮前の1/50～1/200になります。これによりハードディスクにかかる負荷を軽減し、高画質のまま既存のデジタルレコーダーの約1.5倍の録画を可能にしました。また外付けハードディスクを使用し、最大10TBまで容量を拡大することができます。

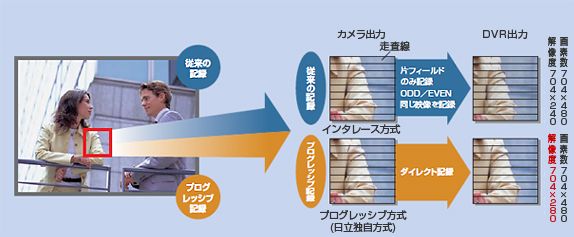

解像度をアップさせるプログレッシブ記録。

カメラのプログレッシブ映像*をハードディスクに記録可能なプログレッシブ記録を実現。またメガピクセル対応ネットワークカメラの1280×960ドットにも対応し、一段と高画質な映像記録を実現します。

*RD-3689、RD-3690、RD-3682、RD-3684による映像

多彩な機能をマウスでカンタン操作

ハイブリッドレコーダーの操作性を高めるために、従来のボタン操作に加え、マウスでのコントロールを可能にしました。 亀rの映像切換えやズームアップなど、モニター画面を見ながら直観的にコントロールできますので、ハイブリッドレコーダーの多彩な機能をスムーズに使いこなせます。

外付けハードディスクが接続可能

2TBや1TBの大容量記録に加え、HDD増設端子を介して外付けハードディスク「RD-3695／RD-3696」が最大2台まで接続可能です。

会話の内容までシッカリ記録する高音質

Fine Vision XDシリーズではより音声の明瞭性を高めるために、帯域を3kHzから10kHzに拡大（ネットワークカメラを使用した場合）。今まで以上にクリアな音質で録音できます。高画質の映像と高音質の音声記録でセキュリティを高め、さらに商談やお客様への対応時に不備が無かったかなど、ビジネスシーンに於いても有効活用できます。

多彩なバックアップとPCによる情報管理が可能

本体前面に拡張端子を備え、DVD-RAMなど各種外部記録メディアによる記録映像のバックアップが可能です。外部記録メディアにはあらかじめ再生用VIEWERがコピーされ、PCで映像を見たり、印刷することが可能です。

より快適な遠隔監視を実現

Webビューワ（Fine Vision XD Viewer）を内蔵しました。本体からダウンロードした専用のActiveXコンポーネントWebビューワをPCにインストールし、Webブラウザ*から、ライブ映像表示、ハイブリッドレコーダの記録映像再生、記録映像のダウンロードができます。ダウンロードしたデータの再生は別途再生ソフト（DS-J VIEWER）を使用してください。また、専用ソフトウェアDSHNET 7 またはDSHNET 7 PROを使って、パソコンから遠隔監視はもちろん、記録映像再生中に、分／時／日／週の単位で映像を送ったり戻したりするスキップ再生が可能です。また、映像検索機能やアラーム連動表示機能をはじめ、多数のカメラのライブ映像を切り換えながら表示する自動巡回機能など、多彩な機能が効率的な遠隔監視をサポートします。

*WebブラウザはInternet Explorer?6.0／7.0／8.0に対応しています。

高精度な検知を実現するモーションディテクト機能

カメラ映像の明るさの変化を検知する従来の「濃度差分法」とは異なり、カメラのそれぞれの映像内の動きを検知する「輪郭方向検出法」によるモーションディテクト機能を搭載。感度設定画面より、さらにきめ細かい設定が可能です。

滞留検知機能

人や物が一定時間動かない状態にあることを異常とみなし、検知します。危険物や不審物等の発見に有効です。

マルチ画面、フレームスイッチャー装備

9台ｎカメラに対応し、1台のモニターに全画面、4分割、6分割、9分割で表示します。共に接続された全てのカメラを1台のモニターで一括監視・集中監視できます。

見たいシーンをすばやく探し出す様々な検索機能

• ○タイムデート検索：見たい日時を入力すると、瞬時にその映像を表示します。
• ○日時絞り込み検索：指定期間の映像画面を、12時間／1時間／10分／5分／1分から選択し、サムネールで一覧表示できます。
• ○インデックス検索：インデックス（アラーム入力など）をキーに映像を検索し、サムネールで一覧表示できます。
• ○モーション検索：映像内の動きのあったシーンを表示します。
• ○上書き禁止検索：上書きを禁止した期間を検索します。
• ○最新画像検索：最新の記録画像を検索します。
• ○アラーム検索：アラーム入力のあったシーンを表示します。

その他の機能

ミラーリング機能。メール自動発報機能。故障検知機能。HDD電源スイッチ。16パターン／曜日のタイマー記録が可能。

製品仕様

記録メディア	HDD（2TB）
映像入力	アナログカメラとネットワークカメラの合計9入力に対応 アナログ：9入力　BNC接栓　1.0Vp-p　75Ω　専用カメラ駆動ユニット接続用1端子（専用ケーブル使用、9入力対応）1.0Vp-p　75Ω ネットワークカメラ：外付けHUB使用で9入力に対応、イーサネット端子を使用
スルー出力	9出力（専用ケーブル（別売りオプション）使用、9出力対応）　1.0Vp-p　75Ω 注）アナログカメラ入力のみ対応
モニター出力	背面：1出力　BNC接栓（スポット対応なし）1.0Vp-p　75Ω 前面：1出力　USピン（RCA端子）（スポット対応なし）1.0Vp-p　75Ω
RGB出力	1出力　ミニD-SUB15ピン　XGA出力
音声入力	1入力　USピン（RCA端子）
音声出力	2出力　USピン（RCA端子）（前面／背面）　－8dBv
アラーム入力	非常アラーム入力×1、アラーム入力×3
アラーム出力	アラーム出力×4（オープンコレクタ出力×3、無電圧接点出力×1）
モーションディテクタ	アナログカメラ9入力対応（ネットワークカメラはカメラ側の機能による）
分割表示	4、6、9分割
記録方式	映像：H.264／JPEG（排他制御）、音声：MP2／G.726（排他制御）
記録解像度	S（1280×960）、A（704×480）、B（704×240） （Sは解像度1280×960対応のネットワークカメラ接続時のみ使用可能）
記録画質	レベル4～1（S、A、Bそれぞれの解像度に対し画質は4段階）
記録レート	【アナログカメラ使用】H.264：解像度A、B 30枚／秒～0.5／秒（16段階）、JPEG：解像度A、B 30枚／秒～0.1枚／秒（18段階） 【ネットワークカメラ使用】H.264：解像度S 7.5枚／秒～0.5／秒（11段階）、解像度A、B 15枚／秒～0.5枚／秒（15段階） JPEG：解像度S 7.5枚／秒～0.1枚／秒（13段階）、解像度A、B 15枚／秒～0.1枚／秒（17段階） 【ネットワークカメラ使用】H.264：解像度S 15枚／秒～0.5／秒（15段階）、解像度A、B 30枚／秒～0.5枚／秒（16段階） JPEG：解像度S 7.5枚／秒～0.1枚／秒（13段階）、解像度A、B 30枚／秒～0.1枚／秒（18段階）
アラーム記録時間	プリアラーム記録：1／2／3／4／5／6／7／8／9／10秒　ポストアラーム記録：10秒／20秒／30秒／1分／2分／3分／5分／マニュアル
非常アラーム記録時間	プリアラーム記録：5分、ポストアラーム記録：10秒／20秒／30秒／1分／2分／3分／5分／マニュアル
タイマー記録	16パターン／曜日
検索機能	タイムデート検索、最新画像検索、インデックス検索、モーション検索、日時絞り込み検索、アラーム検索、上書き禁止検索
イーサネット	1端子（1000BASE-T、100BASE-TX、10BASE-T）
RS-232C	1端子
RS-485	2系統（PTZカメラコントロール／電波時計接続）
拡張端子	1端子（前面）
HDD増設端子	2端子：外付けHDD（RD-3695、RD-3696）接続用
電源	AC100V　50／60Hz
消費電力	約40W
使用温度範囲（湿度）	5～40℃（10～75％　結露なきこと）
外形寸法	298×88×346mm（突起部を除く）
質量（本体）	約5.3kg

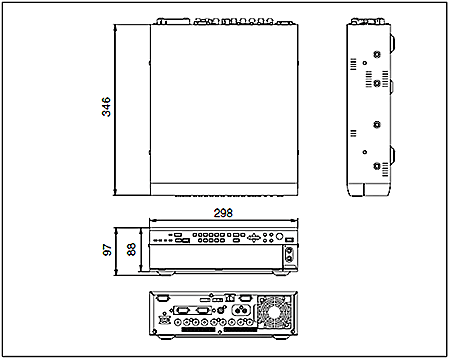

寸法図
