RD-3608 デジタルレコーダー 長時間記録8ch 500GBHDD内蔵

最新の録画機・レコーダーはこちら

録画時間が大幅UP！H.264 デジタル圧縮方式採用

長時間記録ができる上に、録画画質を向上した最新の圧縮技術『H.264デジタル方式』を採用
※従来品との比較（当社調べ）

付属のマウスで視覚的操作が可能！

テレビやビデオデッキなどの機器操作をされたことが無い方でもストレス無く使用できます。

○DVR操作メニュー画面

カメラの録画を止めずに、録画映像の再生・ネット監視が可能！

最大240コマ/秒（240fps）の高密度録画により滑らかな動きの録画が可能！

カメラ1台あたり最大30コマ/秒（30fps）での録画が可能です。

4.9.16分割画面表示、自動巡回モードで映像に異常があった際、即時発見！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。
表示モードは、全画面表示/4.9.16分割画面表示モードと各カメラ映像を自動的に切り替えて表示する自動巡回モードを搭載。

音声録音可能

最大2チャンネルまで音声の録音が可能です。また、各チャンネルごとに音量設定の調整が出来ます。

センサー入出力に対応

センサー入力を使って、すでにお使いのセンサーと連動させる事も可能です。
また、センサー出力を使って、お使いの警報機、パトライトとの連動も可能です。

パソコンモニターにも映像出力が可能！

VGA出力端子（ミニD-sub15ピン）付きで、TVモニターだけでなくPCモニターでも接続が可能です。

大容量500GB HDD搭載で半年以上の録画データを保存することが可能！

標準画質、3コマ/1秒間の録画設定で、約5028時間（209日）の録画が可能

※HDDはHITACHI社製を使用しております。

パソコンでライブ映像、録画した映像の再生、データの保存が可能！

DVRをインターネット回線に接続することにより、離れた場所からでも現在のカメラ映像や録画映像を見ることができます。
ご自宅のパソコンから店舗の様子を見たり、出張先のパソコンから過去の画像をチェックすることが可能です。
※ネットワーク機能をご使用頂く為には、インターネット回線と固定IPアドレスの契約が必要です。


○専用ソフトによるパソコン監視画面



○遠隔監視　システム構成例

データバックアップ機能

CD-R、USBフラッシュメモリに本体に記録された録画データをバックアップすることが可能です。

○必要なデータをUSBメモリに簡単バックアップ

見たい場所を即座に再生可能

録画した時間の指定とアラーム録画（動体検知・センサー）された録画データ一覧表示により、開始場所を簡単に選ぶことが出来ます。
映像確認に必要な時間や人件費の削減につながります。

○日付・時間検索


○イベント検索


○ブックマーク検索（新機能）
再生中に特定の場所を登録しておき、後に簡単に検索し再生することが出来ます。

必要な時間だけ録画するタイマー録画機能

日曜から土曜までの1週間、1時間単位で予約設定をすることが出来ます。
【連続録画】・【動体検知】・【アラーム録画】・【連続録画+動体検知録画】・【録画しない】から選ぶことが可能です。

○スケジュール録画設定画面

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。


マス目で【動きを検知する/しない】を設定することが出来ます。
右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

自動復旧機能

落雷などで停電が起きた際に電源が落ちても、電源の復旧後にシステムが自動回復します。
また、停電時でも機器の使用をお考えの場合は、停電時でも電源供給が行える【無停電電源装置(UPS)】の設置をお勧めします。
※UPSは家電量販店、もしくはgoogleで『UPS』を検索し、ネットショップにてお買い求め下さい。

録画映像に録画した日時を表示

録画映像に年・月・日・時・分・秒を表示するタイムジェネレータ機能を搭載。
警察への証拠データ提出用として使用できます。

録画時間目安表(8ch500G)

1秒間あたりのトータルコマ数		240枚	120枚	80枚	40枚	24枚
画 質	HIGHEST	288	540	840	1356	1908
	HIGH	360	720	1080	2124	3228
	NORMAL	540	1080	1536	3084	5028

単位＝時間（例：584＝584時間）
※解像度352×240、500GBHDDの場合
※各カメラのコマ数はトータルコマ数をカメラの台数で割って下さい。
※タイマー録画・アラーム録画などの録画設定及び、その他環境によって増減する場合があります。また、録画できる時間を保証するものではなく、目安を記載したものとなります。

製品仕様

信号方式	NTSC
記憶容量	HDD（500GB)
圧縮方式	H.264 Dual Codec
入力	1.0Vp-p　75Ω、8CH（BNC）
出力	モニター出力：1.0Vp-p　75Ω、1CH（BNC） スポット出力：1.0Vp-p　75Ω、1CH（BNC） VGAモニター出力：1CH（15PIN DIN）
画質	3段階で設定
録画解像度	352×240
録画速度	最大240フレーム/秒
録画モード	スケジュールで管理 （連続録画・モーション録画・アラーム録画）
検索再生	日時検索・HDD使用率・イベント検索・ブックマーク検索
デジタルズーム機能	2倍
画面表示	全画面・4.9.16分割画面・PIP
シーケンス機能	オート(1～99秒表示内で設定）
音声入力	2CH
音声出力	1CH
アラーム入力	8
アラーム出力	1（NO/NC）
マイク入力	1
モーション検知機能	感知ブロック：16×12　検知エリア：32×24
バックアップ	DVD-R、USBメモリー2.0対応
シリアルI/F	RS-485：PTZカメラ制御
ネットワーク	イーサネット　TCP/IP
電源入力	DC12V/3.33A
動作温度	0-40℃

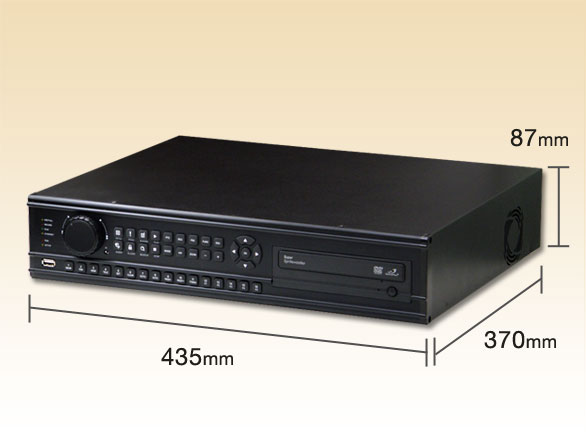

寸法	435（幅）ｘ370（奥）ｘ87（高）mm
重量	約 8.2kg
付属品	リモコン マウス 専用ビュアソフト(CD-ROM)×1(※Macintosh/Windows7非対応) 取り扱い説明書×1 保証書×1 ACアダプター×1 AVケーブル×1 BNCコネクタ×9

機能詳細

ネットワーク機能	LANやインターネットを利用して映像を見る事が出来ます。 複数箇所の一括監視でも役立っています。	パソコンでの監視	○
		携帯電話からの監視	×
		パソコンでの録画記録の再生	○
		メールでの通報	×
		メールでの画像付き通報	×
動体検知録画機能	映像信号の変化を検知し、録画を行います。 この機能によって、何か起こった時のみ録画する事が可能です。		○
スケジュール録画 機能	時間を指定して録画のオン・オフを切り替えます。 必要無い時間帯の録画を省き、録画容量を節約できます。		○
データ書き出し機能	外部メディアに録画記録の一部を書き出す事が出来ます。	USBメモリー	○
		コンパクトフラッシュカード	×
		PCとUSB接続	×
		CD	○
		DVD	○
同時録画再生機能	カメラ画像の録画を行いつつ、 同時に過去の映像を再生できる機能です。		○
検索再生機能	見たい場面を瞬時に再生出来る時間指定再生が可能です。		○
