RD-4049 カナレ製 3C-2V 圧着式BNC型プラグ 100個入
商品の色は、撮影時の光、お客様のモニターによって、実際の商品と異なる場合がございます。予めご了承ください。
RD-4049 カナレ製 3C-2V 圧着式BNC型プラグ 100個入
製品詳細
ケーブルの作り方（詳しい手順）
特徴

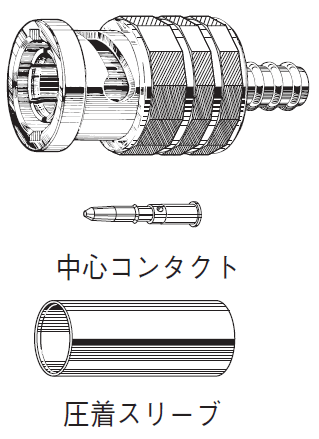

カナレ製3Cー2V用圧着式BNC型プラグ（BCP-A3）100個入新構造により、本体かしめ部は従来品に比べて圧着加工が軽やかになりました。本体はプレス加工により低価格化を実現しました。中心コンタクトのズレや抜けを防止する絶縁体ロック機構を採用しています。中心コンタクトと外部コンタクトは経年変化の少ない金メッキ仕上げ。

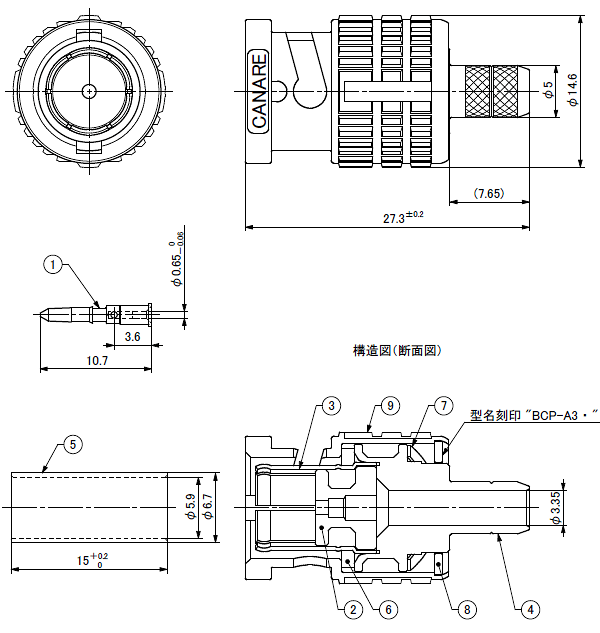

外観図とパーツ説明
| １ | 中心コンタクトＰ |
|---|---|
| ２ | 絶縁体 |
| ３ | 外部コンタクト |
| ４ | 本体 |
| ５ | 圧着スリーブ |
| ６ | ガスケット |
| ７ | スプリングワッシャ |
| ８ | ワッシャ |
| ９ | 接続スリー |
製品仕様
| 適用規格 | ＩＥＣ ６１１６９－８，ＪＩＳ Ｃ ５４１２ |
|---|---|
| 公称インピーダン | 不平衡７５Ω |
| 重量 | 約１２ｇ（中心コンタクト，圧着スリーブを含む） |
| 表示 | 型名(BCP-A3)をワッシャに刻印，商標(CANARE)を接続スリーブに表示。 |
| 包装単位(包装箱寸法) | １００個(220mm×155mm×37mm)，２０個(150mm×50mm×31mm) |
| 適用ケーブル | Ｌ－３Ｃ２Ｖ，Ｌ－３Ｃ２ＶＳ，Ｖ＊－３Ｃ，３Ｃ－２Ｖ (JIS C 3501) |
| 圧着工具 | 工具本体：ＴＣ－１，圧着ダイス：ＴＣＤ－３５ＣＡ |
| 使用温度 | －４０℃～＋８５℃ |
| 使用湿度 | ～９０％ |
