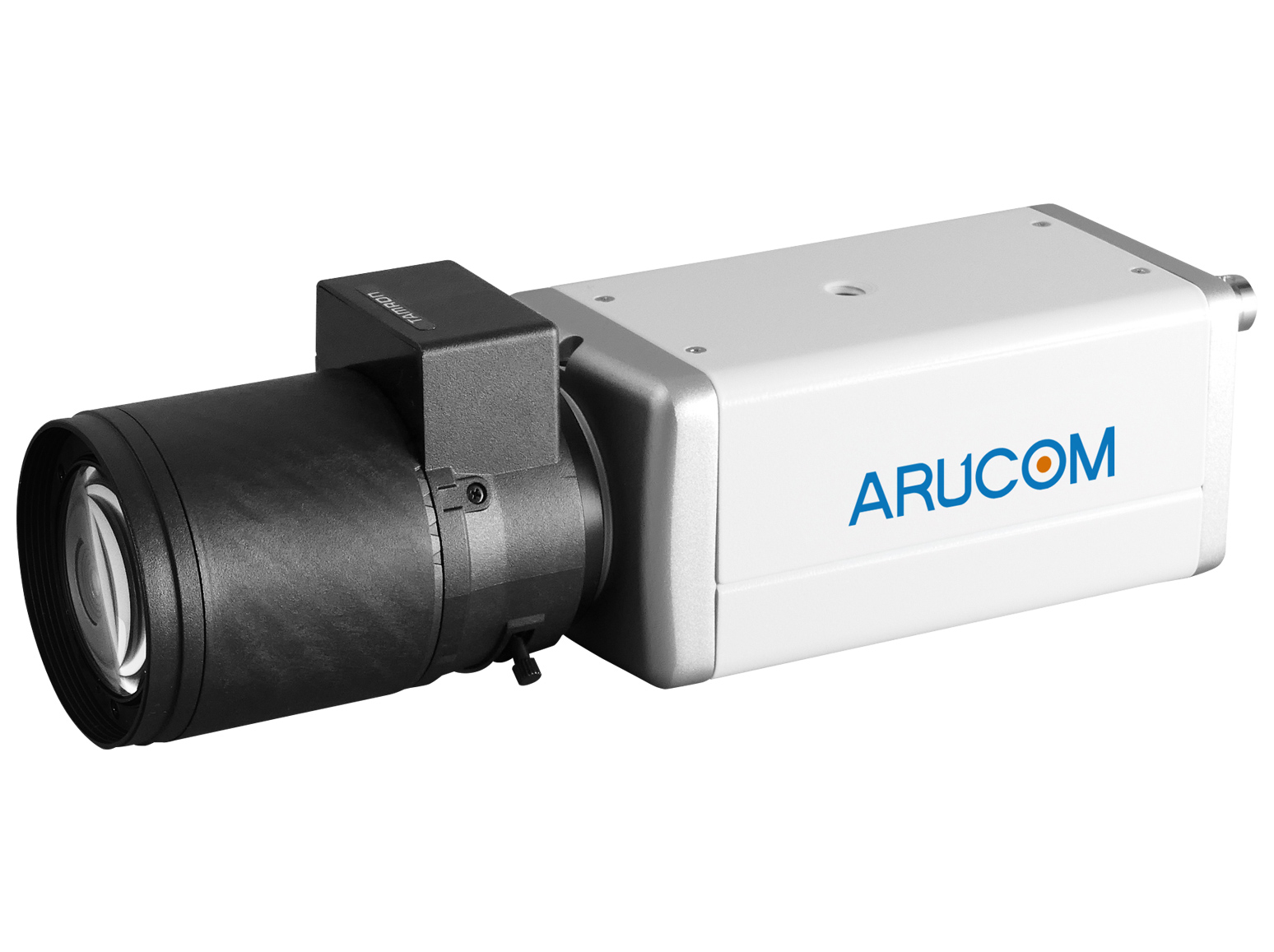

RD-CA217 ボックス型防犯カメラAHD220万画素、望遠撮影可能

AHD220万画素カメラより高精細な映像の録画・出力が可能に！

AHDとは？

Analog High Definitionの略でHD映像に対応したアナログ映像伝送の新技術で、同軸ケーブルでの高画質、長距離配線が可能です。AHDレコーダーはAHDカメラの接続はもちろん、アナログカメラへの接続に対応していますので既存のアナログ監視映像システムを無駄にすることなく、ハイビジョン監視映像システムを導入していただくことが可能です。

AHD2.0防犯カメラの性能

52万画素のアナログカメラでは撮影距離が遠いとぼやけて見えないことがありましたが220万画素のAHDカメラであれば遠方の映像までしっかりと映し出します。アナログカメラでは難しかった人相確認などの撮影はもちろん、レジ付近のお金の確認などさらに細かい部分まで撮影が可能なフルハイビジョンの超高画質になりました。

しっかりとらえる画角

バリフォーカルレンズ搭載

撮影範囲を調整できる2.8mm～12mmのバリフォーカルレンズを搭載！広角～望遠の間でカメラ設置時にご希望の撮影範囲に調整可能です。

OSDで様々な設定

カメラの設定をモニタ等に表示して操作することが可能です。露出や画像の色味など細かい設定ができます。

WDR機能で強い逆光でも撮影が可能

被写体が逆光により暗くなって写らないといった場合でも、撮影可能です。

デイナイト機能による夜間撮影

夜間はカメラの感度を上げることで自動的に白黒画像で撮影することが可能です。
※カラー・オート・白黒と設定することができますので多少暗くてもカラー撮影を選ぶこともできます。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

プライバシーゾーン機能

撮影範囲内で撮影しない箇所にマスクをかける機能です。

その他の機能

	【逆光補正機能】 逆光補正機能は画面の範囲設定をした部分の明るさや暗さを補正する機能で、撮影したい場所を見やすい明るさで撮影する事ができます。
	【オートゲインコントロール機能（AGC機能）】 撮影場所に応じて映像信号の強弱を一定にし見やすい映像に調整する事ができる機能です。信号の増幅・減衰をカメラ内の回路で自動で行い、適した明るさにする機能の為ノイズが出る場合があります。
	【オートホワイトバランス機能（AWB）】 さまざまな光源が持つ色温度の違いを補正し、白いものを白く写るように色の補正をおこなう機能をホワイトバランス機能といいます。
	【ミラー機能】 映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
	【モーション機能】 撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
	【スマートIR機能】 赤外線撮影時に撮影対象物が近くにある場合、画像の白とびを補正する機能です。
	【ノイズデジタル処理】 ちらつきを最小限に、鮮明な映像を映します。映像信号に混在するノイズをデジタル処理によって低減させることが可能です。

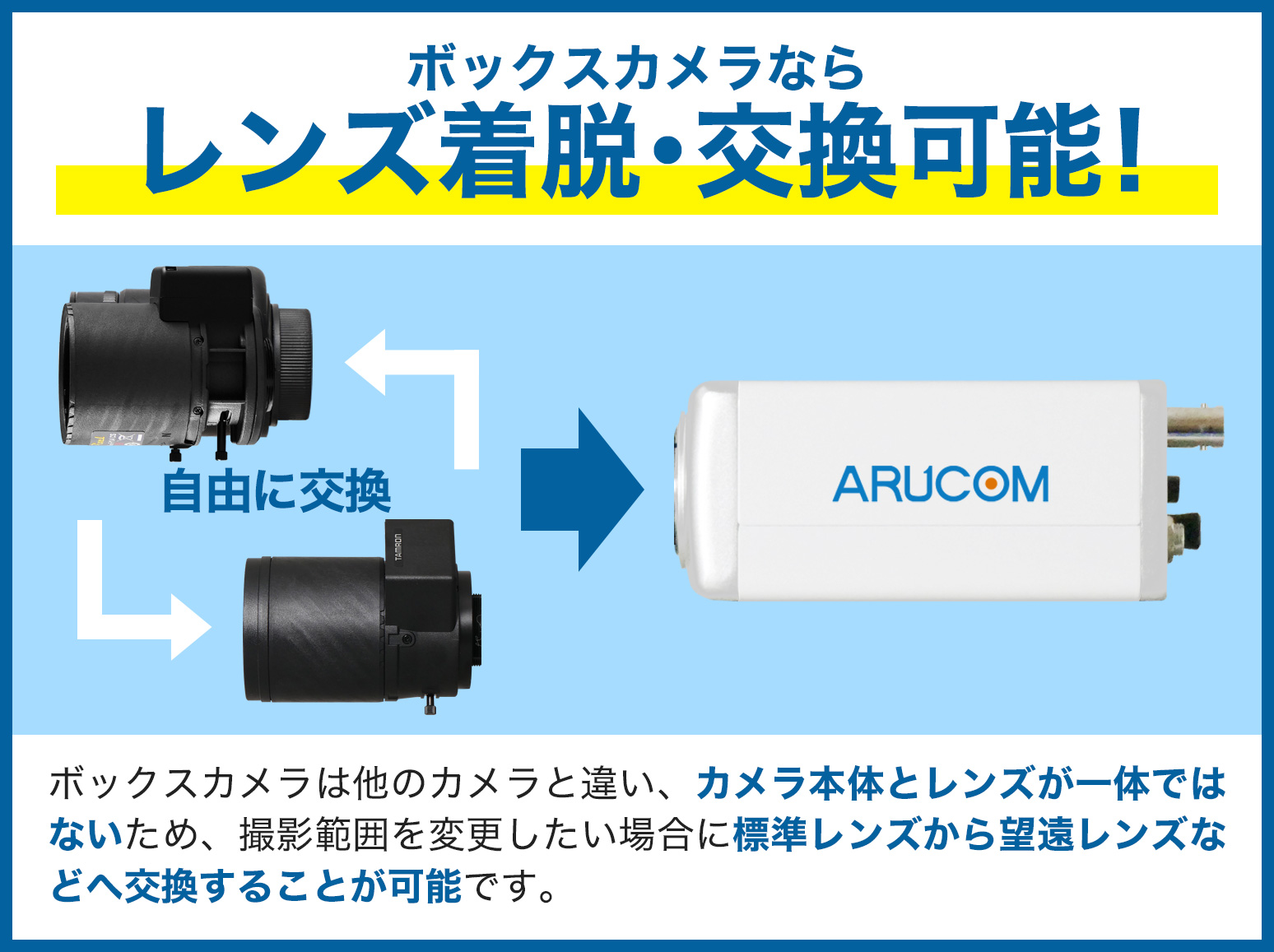

CSマウント型カメラに対応した、バリフォーカルレンズ

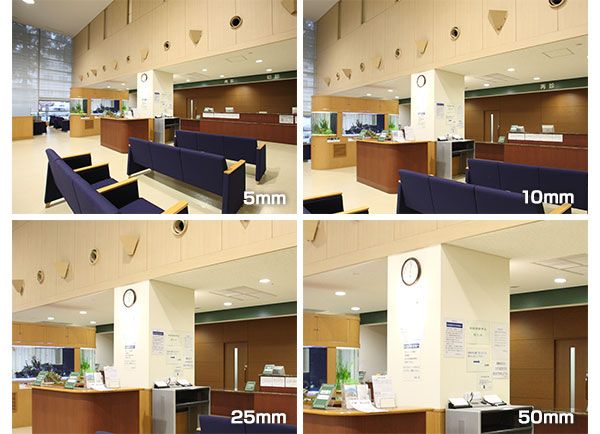

カメラから5m～50m範囲を撮影したい場合に、活躍します。

望遠タイプのバリフォーカルレンズ

CSマウントのカメラに対応

バリフォーカルレンズのため、焦点距離の調整（撮影範囲の調整）を手動で行えます。

※製品によっては、適合しない場合もございます。

カメラ仕様

画素数	220万画素
解像度	1920×1080
レンズ仕様	f=2.8～13mm
撮影範囲	水平：22.3～101.1度 / 垂直：16.8～73.9度
イメージセンサー	1/3インチSony CMOS
赤外線照射距離	－
最低被写体照度	カラー：0.2Lux 白黒：0.01Lux
フリッカレス機能	有り
動作可能周囲温度	－20～＋70度
消費電流	最大135mA
消費電力	最大1.6W
電源	DC12V±10%

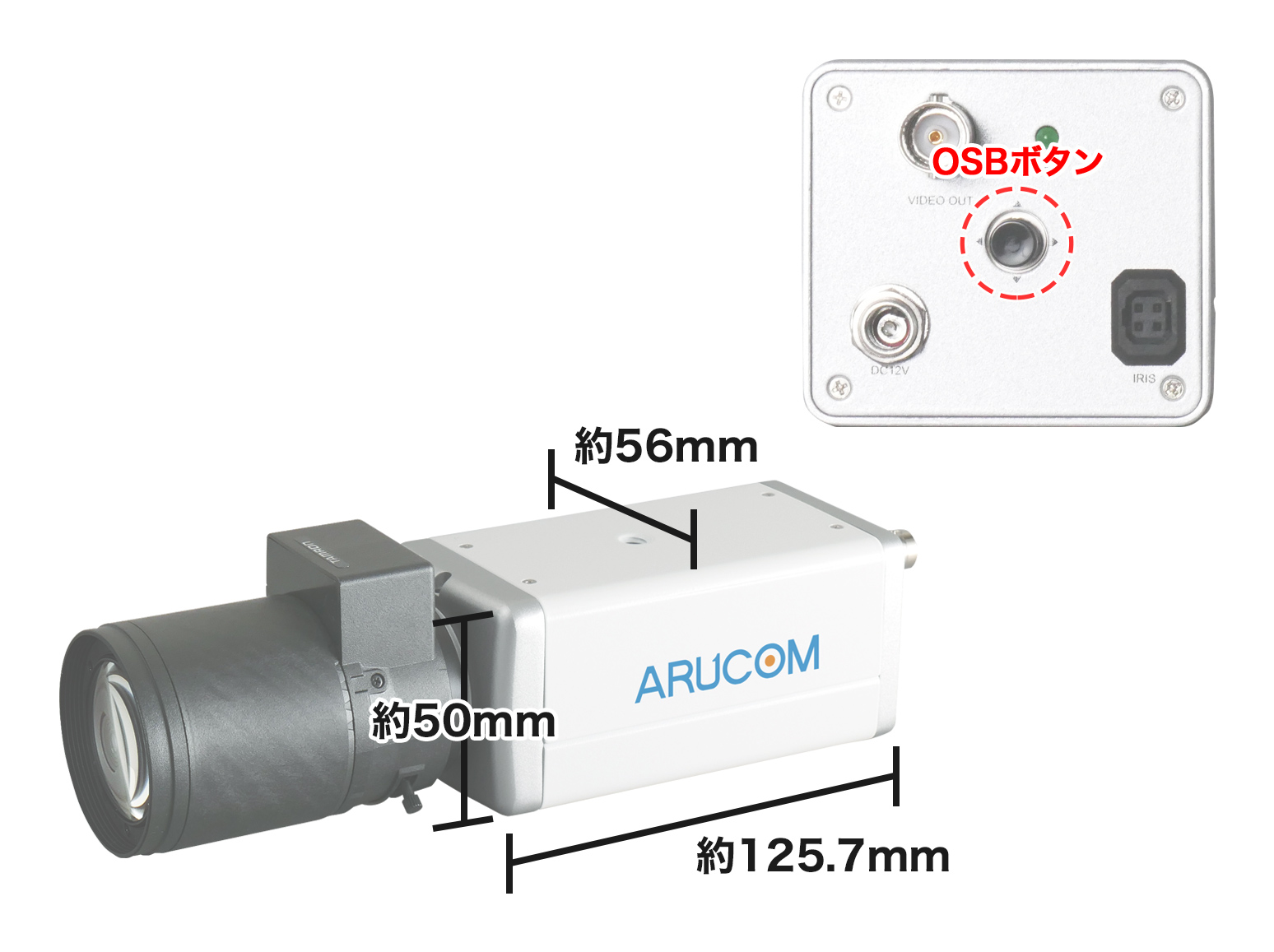

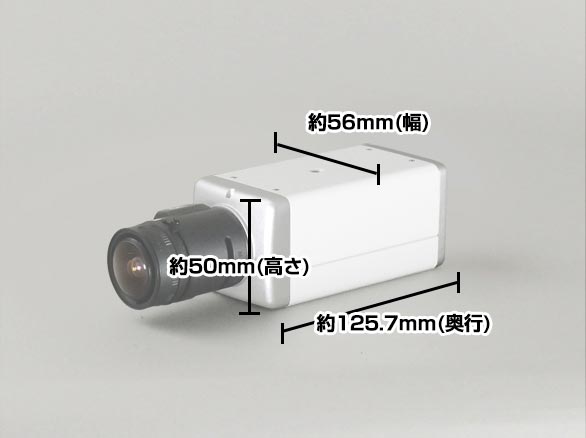

外形寸法	約56(幅)×50(高)×125.7(奥)mm
重量	約350g
付属品	電源アダプタ×1 BNCコネクタ 特殊レンチ×1 取扱説明書×1 保証書×1

レンズ仕様

アイリス駆動方式	DC駆動
焦点距離	5～50mm
マウント	CSマウント
操作方法	マニュアルフォーカス
撮影範囲	水平5.6度～53度：垂直4.2度～40度
絞り範囲	F1.6～360自動絞り
サイズ	約50（径）×65.6(高)×76.6(奥)mm

接続イメージ

※レコーダーやモニターにもそれぞれ電源接続が必要です。

防犯カメラの配線について

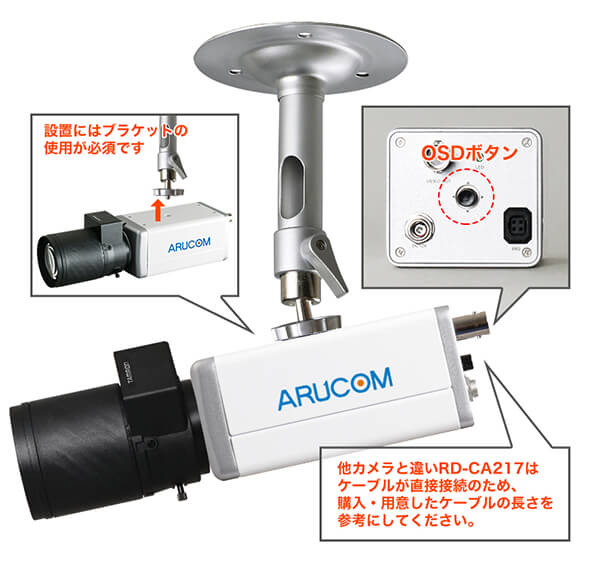

ケーブル・OSDボタン・設置個所

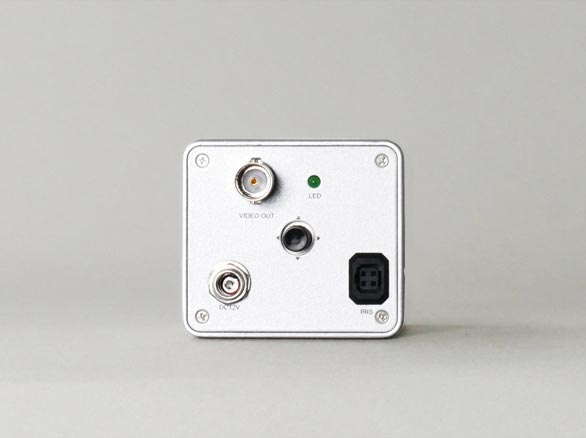

ボタン・コネクタ説明
