SET787-1 アナログHD屋外防雨バレット型ワンケーブルカメラセット(RD-CA283SW)

セット内訳｜製品詳細は各ページをご確認ください

AHD220万画素カメラより高精細な映像の録画・出力が可能に！

AHDとは？

Analog High Definitionの略でHD映像に対応したアナログ映像伝送の新技術で、同軸ケーブルでの高画質、長距離配線が可能です。AHDレコーダーはAHDカメラの接続はもちろん、アナログカメラへの接続に対応していますので既存のアナログ監視映像システムを無駄にすることなく、ハイビジョン監視映像システムを導入していただくことが可能です。

AHD2.0防犯カメラの性能

52万画素のアナログカメラでは撮影距離が遠いとぼやけて見えないことがありましたが220万画素のAHDカメラであれば遠方の映像までしっかりと映し出します。アナログカメラでは難しかった人相確認などの撮影はもちろん、レジ付近のお金の確認などさらに細かい部分まで撮影が可能なフルハイビジョンの超高画質になりました。

ワンケーブルカメラとは？

ワンケーブルカメラとは、電源ユニットを経由して同軸ケーブル1本で映像と電源を供給できる防犯カメラです。配線がスッキリして管理がしやすくなり、設置工事も簡単に行うことができます。

通常の防犯カメラの場合

通常の防犯カメラの場合、カメラ1台につき電源ケーブルと同軸ケーブルが必要になります。そのため、台数が増えるごとに配線の数が多くなり、設置工事や管理も大変です。

ワンケーブルカメラの場合

ワンケーブルカメラの場合、電源ユニットを介して同軸ケーブル1本で配線できます。カメラの電源は電源ユニットから供給できるため、電源を1箇所にまとめることができます。

こんな場所への導入がオススメ！

同軸ケーブルと電源ケーブルをまとめることができるので、カメラの近くから電源の取りにくいビルやマンションなどへの設置がオススメです。

赤外線暗視機能搭載

暗闇でも撮影可能な赤外線機能

赤外線照射によって光のない暗闇でも白黒映像で映し出すことができます。

しっかりとらえる画角

バリフォーカルレンズ搭載

撮影範囲を調整できる2.8mm～12mmのバリフォーカルレンズを搭載！
広角～望遠の間でカメラ設置時にご希望の撮影範囲に調整可能です。

OSDで様々な設定

カメラの設定をモニタ等に表示して操作することが可能です。露出や画像の色味など細かい設定ができます。

WDR機能

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

プライバシーゾーン機能

撮影範囲内で撮影しない箇所にマスクをかける機能です。

その他の機能他にも様々な基本機能を搭載！

逆光補正機能	逆光補正機能は画面の範囲設定をした部分の明るさや暗さを補正する機能で、撮影したい場所を見やすい明るさで撮影する事ができます。
オートゲインコントロール機能	撮影場所に応じて映像信号の強弱を一定にし見やすい映像に調整する事ができる機能です。信号の増幅・減衰をカメラ内の回路で自動で行い、適した明るさにする機能の為ノイズが出る場合があります。
オートホワイトバランス機能	さまざまな光源が持つ色温度の違いを補正し、白いものを白く写るように色の補正をおこなう機能をホワイトバランス機能といいます。
ミラー機能	映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
モーション機能	撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
スマートIR機能	赤外線撮影時に撮影対象物が近くにある場合、画像の白とびを補正する機能です。
ノイズデジタル処理	ちらつきを最小限に、鮮明な映像を映します。映像信号に混在するノイズをデジタル処理によって低減させることが可能です。

モニター簡単接続

分割表示、シーケンス機能を搭載！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示は全画面表示/4分割画面表示と各カメラ映像を自動に切り替えて表示する自動切り換え表示機能を搭載。

録画時間目安

半永久的録画

自動上書き録画機能搭載

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

操作はマウスでかんたん

録画機にはマウスが標準付属！マウスで簡単に操作ができます。

様々な録画方法

必要な時間だけ録画するスケジュール録画機能

日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。
【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

モーション録画の設定画面例

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。
感度調整も可能です。

マス目で【動きを検知する/しない】を設定することが出来ます。
右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

日時検索機能

再生について

「日時検索再生」カレンダーから再生したい日付と時間を選択して簡単に再生が可能！
録画データがある日付だけわかりやすく表示されるので、必要な箇所だけ見ることができます。映像確認に必要な時間や人件費の削減につながります。

簡単バックアップ

証拠提出に便利！USBメモリデータバックアップ機能

本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー

映像出力端子　HDMI,VGA,BNCに対応

映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。

遠隔監視可能

遠隔監視機能搭載 スマホにも対応

外出先からPC、スマートフォンで遠隔監視することが可能です。
※アンドロイド携帯端末の場合、一部対応していない機種がございます。

アカウント設定

アカウント設定

ユーザーの登録、権限などを設定可能！
ログイン時はパスワードの入力が必須なので、勝手にデータを削除されたり弄られたりを防ぐことができます。
また、Ｅメールの設定を行えば、通知メールを送信することもできます。

異常を検知したらすぐにお知らせ！メール通報機能搭載

防犯カメラの映像に動きがあった時や、録画機の異常を検知した際に登録したメールアドレス宛に自動でお知らせメールが届きます。※最大5つまでアドレス登録が可能です。

H.265圧縮方式従来よりもパワーアップした圧縮性能でしっかり録画できます

今まで主流だったH.264圧縮方式と比べて約２倍の圧縮方式を持つH.265圧縮方式を採用。高画質の映像でも、より長時間の録画が可能になりました。

カメラ仕様

画素数	220万画素
解像度	1920×1080（1080P）
レンズ仕様	f=2.8～12mm
撮影範囲	水平：28～98度 / 垂直：21～74度
イメージセンサー	SONY IMX307 STARVIS CMOS SENSOR
赤外線照射距離	約20～25m
最低被写体照度	カラー：0.05Lux　白黒：0.02Lux （赤外線照射時：0Lux）
フリッカレス機能	有り
動作可能周囲温度	－0～＋50度
消費電流	最大200mA（赤外線照射時：400mA）
電源	専用電源ユニット / DC12V
外形寸法	約87.5(幅)×76.4(高)×255.9(奥)mm
重量	約590g
適合電源ユニット	RD-CA258（4CH用),RD-CA259（8CH用）
付属品	カメラ取付用ねじ×3 アンカー×3 特殊レンチ×1 取扱説明書×1 保証書×1

録画機仕様

ビデオ入力	4ch（BNC)/Analog HD(AHD/CVI)8MP@15/12、 5MP@20/17、(4MP, 3MP, 1080P, 720P, 960H / D1)@30/25fps（NTSC、PAL）
ビデオ出力	HDMI×1、Audio×1、VGA×1(最大1920x1080)
ディスプレイ解像度	HDMI：4K、VGA：1080P
表示速度	最大120ips
録画解像度	3840×2160、2560×1920、2560×1440、1920×1520、1920×1080、 1280×720、944×480、704×480、352×240(NTSC) 944×576、704×576、352×288(PAL)
フレームレート	AHD/CVI : 8MP@7.5 fps、5MP@10/8 fps、4MP@15/12 fps、3MP@15/12 fps、 1080P@30/25 fps、720P@30/25 fps、960H/D1@30/25 fpsfps, 960H / D1 @ 30/25 fps
画像圧縮方式	H.265
録画モード	常時録画、イベント録画、スケジュール録画
性能	4ch 3840×2160
検索モード	日時検索、イベント検索、スマートサーチ
録画モード	常時録画、イベント録画、スケジュール録画
HDD	内蔵：2TB or 4TB （標準）/12TB（最大）
バックアップ	HDD、USBメモリ
RAID	-
クライアント接続ポート	10/100 Ethernet
伝送速度	録画と同じ
イベントアラーム	Email（JPEG）
オーディオ入力/出力	4 RCA/1RCA
アラーム入力/出力	4IN / 1Realy Out
アラームリセット入力	-
シリアルインターフェース	RS485、USB2.0×2
外形寸法	約280(幅)×51(高)×203(奥)mm
重量	約1kg（HDD搭載無し）
使用温度範囲	0℃～+55℃（湿度：10%～80% ※結露しないこと）
電源/消費電力	DC12V、3A、最大36W
付属品	電源アダプター×1 USBマウス×1 HDMIケーブル×1 単4電池×2 取扱説明書 保証書

電源ユニット仕様

映像入力	4ch AHD1080P/720P
映像出力	8ch
カメラ電源供給方式	電源重畳方式
電源	AC100V±10% 50Hz-60Hz
消費電力	40W
動作温度	-10℃～＋50℃
外形寸法	約288（Ｄ）×216（Ｗ）×51.8（Ｈ）
重量	2400g
配線距離	3C-2V=～200m　5C-FB＝～300m

防犯カメラ・レコーダー互換表

レコーダーRD-RA5204対応カメラはこちら

AJ-CAシリーズ	〇
RD-CAシリーズ	〇
RD-CIシリーズ	×
RD-CVシリーズ	×
HD-SDIシリーズ	×

接続イメージ

※レコーダーやモニターにもそれぞれ電源接続が必要です。

動画でわかる！50m以上のケーブルの作り方»

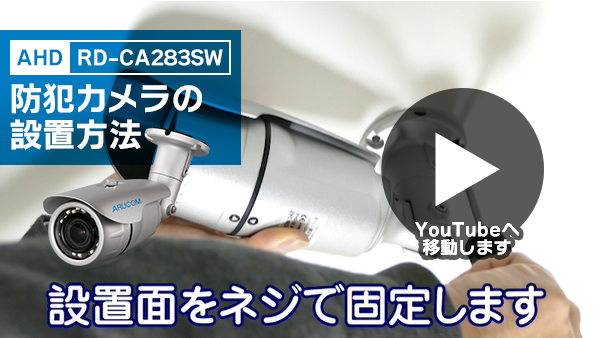

ケーブル・OSDボタン・設置個所

防犯カメラの配線について

ボタン・コネクタ説明
