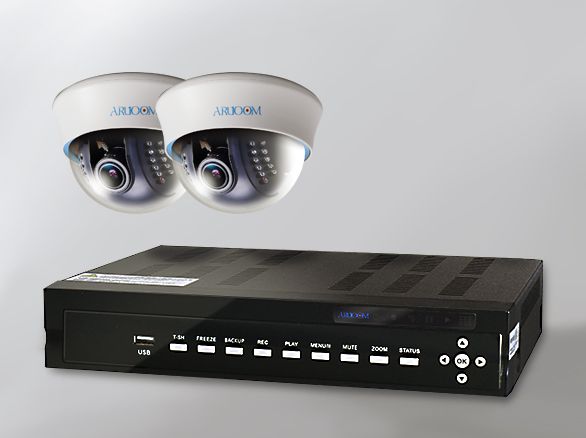

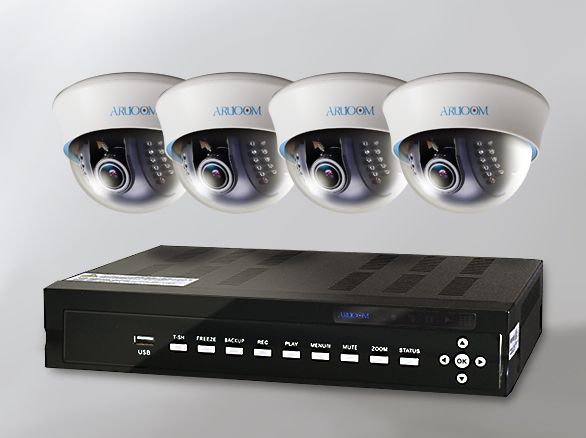

SET540-1AHD屋内用ドームカメラ1～4台(RD-CA204)と専用録画機、ケーブルの防犯カメラセット

セット内訳

AHD130万画素カメラ

■AHDとは？

Analog High Definitionの略でHD映像に対応したアナログ映像伝送の新技術です。

■製品特徴
同軸ケーブルでの高画質、長距離配線が可能です。AHDレコーダーはAHDカメラの接続はもちろん、アナログカメラへの接続に対応していますので既存のアナログ監視映像システムを無駄にすることなく、ハイビジョン監視映像システムを導入していただくことが可能です。

■AHD2.0防犯カメラの性能

52万画素のアナログカメラでは撮影距離が遠いとぼやけて見えないことがありましたが220万画素のAHDカメラであれば遠方の映像までしっかりと映し出します。
アナログカメラでは難しかった人相確認などの撮影はもちろん、レジ付近のお金の確認などさらに細かい部分まで撮影が可能なフルハイビジョンの超高画質になりました。

アナログ防犯カメラと互換性のあるAHDなら今までにない使い方が可能になります。
・店内は高画質は求めていないけどレジ用のカメラだけ画質を上げたい。
・マンションのエントランスだけ画質を上げて人相確認したい。
・既に配線している同軸ケーブルを利用してカメラとレコーダーを入れ替えてシステムを新しくしたい。

カメラの組合せパターンは以下のとおりです。

【その他の組合せ】
AHDカメラ1台+アナログカメラ1台
AHDカメラ1台+アナログカメラ2台
AHDカメラ2台+アナログカメラ1台

※下記組合せは使用できませんのでご注意ください。

赤外線暗視機能搭載

赤外線暗視型

真っ暗で目視では何も見えないような暗闇でも、赤外線を照射することで撮影できます。

しっかりとらえる画角

バリフォーカルレンズ搭載

撮影範囲を調整できる2.8mm～12mmのバリフォーカルレンズを搭載！
広角～望遠の間でカメラ設置時にご希望の撮影範囲に調整可能です。

強い逆光でも撮影が可能（WDR機能）

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

モニター簡単接続

分割表示、シーケンス機能を搭載！

この録画機はカメラ４台まで接続可能で、４分割表示ができます。
お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。
表示は、全画面表示/4分割画面表示と各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。

簡単操作マウス・リモコン

操作は簡単マウス・リモコン

録画機にはマウスが標準付属！
リモコンだけではなく、マウスでも簡単に操作ができます。

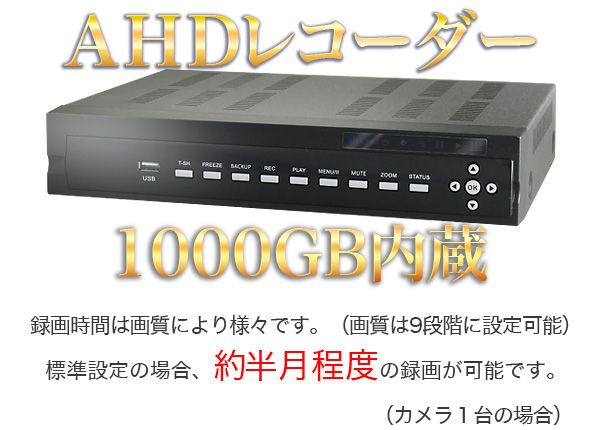

録画時間目安

半永久的録画

自動上書き録画機能搭載

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

様々な録画方法

必要な時間だけ録画するタイマー録画機能

日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。
【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

日時検索機能

再生について

「日時検索再生」カレンダーから再生したい日付と時間を選択して簡単に再生が可能！
録画データがある日付だけわかりやすく表示されるので、必要な箇所だけ見ることができます。映像確認に必要な時間や人件費の削減につながります。

簡単バックアップ

証拠提出に便利！USBメモリデータバックアップ機能

本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー、外付けHDD(USB接続)

映像出力端子　HDMI,VGA,BNCに対応

映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。

遠隔監視可能

遠隔監視機能搭載 スマホにも対応

外出先からPC、スマートフォンで遠隔監視することが可能です。
※アンドロイド携帯端末の場合、一部対応していない機種がございます。
○遠隔監視　システム構成例


RD-RA2004シリーズの遠隔監視設定手順はこちら

アカウント設定

アカウント設定

ユーザーの登録、権限などを設定可能！ログイン時はパスワードの入力が必須なので、勝手にデータを削除されたり弄られたりを防ぐことができます。また、Ｅメールの設定を行えば、通知メールを送信することもできます。

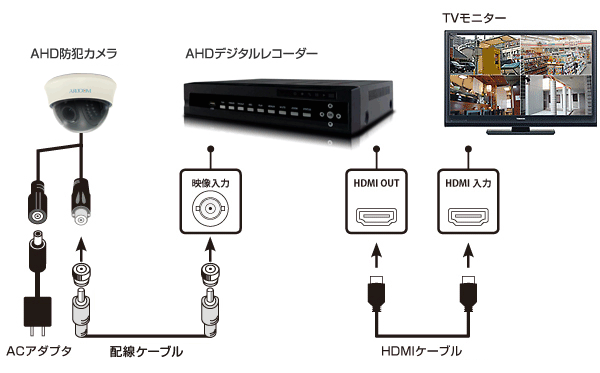

接続イメージ

カメラ仕様

イメージセンサー	1/3インチSony CMOS
解像度	1280x1024/30FPS
画素数	130万画素
レンズ	f=2.8～12mm
撮影範囲	水平92度～28度　：垂直68度～22度
赤外線照射距離	最大約15m（屋内最大約20m）
映像出力	BNC×1
動作可能周囲温度	-10～＋50度
最低照度	カラー0.2Lux ： 白黒0.04Lux （赤外線照射時：0Lux）
オートゲインコントロール機能	有り
オートホワイトバランス機能	有り
フリッカレス機能	有り
デイナイト機能	有り
WDR機能	有り
外形寸法	約90.6（高さ）×128（直径）mm
重量	約310g
電源	DC12V
消費電流	約135mA（赤外線照射時約243mA、最大265mA）

録画機仕様

操作	前面パネル､赤外線リモコン、マウス
最高解像度	1920（H）×1080（V）
記録方式	H.264
映像入力	4CH （BNC)
映像出力	HDMI ×1 /VGA×1 /BNC×1
録画画質設定 / 内蔵HDD	10～100段階 / 1000GB（最大2000GBまで増設可能）
バックアップ	USBフラッシュメモリー / 外部HDD / ネットワーク
ネットワーク機能	ライブ監視、データ検索・再生、バックアップ、PTZカメラコントロール、遠隔設定
アラーム入力 / アラーム出力	4入力 / 1出力 (NO／NC)
音声入出力（RCA）	4入力（RCA） / 2出力（RCA）
動作可能周囲温度	0～50度
外形寸法/ 重量	約280（幅）×51（高）×203(奥)mm / 約1.5kg（HDD未装着時）
消費電力/ 電源	約7.2W/DC12V 3.33A（付属品ACアダプターを使用）
