SET494-3HD-SDI2.3メガピクセル屋外対応カメラと専用レコーダーセット

録画機（DVR）×1台

USBバックアップ！
標準装備のUSBポートを使用して、ハードディスクに録画した映像のバックアップ及びパソコンへの外部出力、再生が可能。
ビューアソフトも同時にインストールされるので、映像再生も容易にできます！

※ハードディスクは２万円追加で4000GB(4TB)に増設することが可能です。
変更を希望される場合はご注文の際に備考欄に記載下さい。
例）ハードディスクを4TBに変更

RD-4050
HD-SDIカメラ1～4台
専用録画機

HD-SDIとアナログカメラの比較動画 屋内編 HD-SDIとアナログカメラの比較動画 屋外編 ズームアップしても映像が綺麗なので、コンビニでは従業員の接客中の表情や購入した商品、お札の金種まで容易に確認することができます。

赤外線暗視型
真っ暗で目視では何も見えないような暗闇でも、赤外線を照射することで撮影できます。

強い逆光でも撮影が可能（WDR機能）

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

夜間でも撮影が可能です（デイナイト機能）

夜間はカメラの感度を上げることで自動的に白黒画像で撮影することが可能です 。
※カラー・オート・白黒と設定することができますので多少暗くてもカラー撮影を選ぶこともできます。

ちらつきを最小限に、鮮明な映像を映します。

映像信号に混在するノイズをデジタル処理によって低減させることが可能です。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

その他の機能

・逆光補正機能
撮影範囲内の明るさ・暗さを調整することで見やすくする機能です。
・オートゲインコントロール機能（AGC）
撮影場所に応じて映像信号の強弱を一定にし、見やすい映像に調整することができる機能です。
・オートホワイトバランス機能（AWB）
さまざまな光源が持つ色温度の違いを補正し、自然な色味で撮影することができる機能です。
・ミラー機能
映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
・モーション機能
撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
・プライバシーゾーン機能
撮影範囲内で撮影しない箇所にマスクをかける機能です。

カメラ仕様

イメージセンサー	Panasonic製1/3インチ 2.1Megapixel
解像度	2010×1108
画素数	223万画素
レンズ	f=2.8～10mm
撮影範囲	水平：約28.3～96.2度／上下：約22.8～76.3度
LED個数	42個
赤外線照射距離	最大約30m（屋内最大約50m）
映像出力	HD-SDI×1　BNC×1
動作可能周囲温度	-10～＋50度
最低照度	0.02Lux （赤外線照射時：0Lux）
オートゲインコントロール機能	有り
オートホワイトバランス機能	有り
フリッカレス機能	有り
デイナイト機能	有り
WDR機能	有り
外形寸法	約100（幅）×100（高）×210（奥）mm
重量	約800g
電源	DC12V
消費電流	約250mA（赤外線照射時約750mA）
付属品	電源アダプタ×1 カメラ本体取付用ねじ×4 取付固定用ステー×1 カメラステー取付用ねじ×4 六角レンチ×1 ピント調整用器具×1 映像確認用ケーブル×1 取扱説明書×1 保証書×1

■録画時間が大幅UP！H.264 デジタル圧縮方式採用
長時間記録ができる上に、録画画質を向上した最新の圧縮技術『H.264デジタル方式』を採用

○誰でもわかる！H.264圧縮方式の説明図

■大容量2000GB HDD搭載！
大容量2TBHDD搭載。最大8TBまで増設可能。

■証拠提出に便利！データバックアップ機能
本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー、外付けHDD(USB接続)

■分割表示、シーケンス機能を搭載！
お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。
表示は、全画面表示/4分割画面表示と各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。

■録画映像に録画した日時を表示
録画映像に年・月・日・時・分・秒を表示するタイムジェネレータ機能を搭載。
警察への証拠データ提出用として使用できます。

■自動上書き機能搭載
内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます 。連続した防犯記録が可能となります。

■必要な時間だけ録画するタイマー録画機能
日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。
【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

■カメラ映像に動きがあった時に録画することが可能
接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。
感度調整も可能です。


マス目で【動きを検知する/しない】を設定することが出来ます。
右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

○動体検知録画の仕組み

本体にプログラムされている動作検知センサーにより、カメラ画面上に動きがあった際のみ録画を行う事が可能。 この機能をご使用することにより、より長期間の録画が可能となります。 ※動画は設定イメージです。

■音声録音可能
音声の録音が可能です。音量の調整も行えます。

■見たい場所を即座に再生可能
録画した時間の指定とモーション録画（動体検知）した録画データ一覧表示により、開始場所を簡単に選ぶことが出来ます。
映像確認に必要な時間や人件費の削減につながります。

■コマ数の違い例の動画(車) セット内訳

○遠隔監視　システム構成例


■製品仕様

操作 前面パネル､赤外線リモコン、マウス 最高解像度 1920（H）×1080（V） 記録方式 H.264 映像入力 4CH(HD-SDI) 映像出力 HDMI ×1 /VGA信号×1　※モニタ(HDMI/VGA)ケーブル別売り 録画画質設定 / 内蔵HDD 5段階で選択可能 / 2TB バックアップ USBフラッシュメモリー / 外部HDD / ネットワーク ネットワーク機能 ライブ監視、データ検索・再生、バックアップ、PTZカメラコントロール、遠隔設定、 遠隔ソフトウェアアップグレード 3Gモバイル iPhone / iPad / Android アラーム入力 / アラーム出力 4入力 / 1出力 音声入出力（RCA） 4入力（RCA） / 1出力（RCA） 動作可能周囲温度 ＋5～40度 外形寸法/ 重量 約380（幅）×72（高）×340(奥)mm / 約4.1kg（HDD未装着時） 消費電力/ 電源 約36W/DC12V 5A（付属品ACアダプターを使用）

■機能詳細

ネットワーク機能	LANやインターネットを利用して映像を見る事が出来ます。 複数箇所の一括監視でも役立っています。	パソコンでの監視	○
		携帯電話からの監視	○※
		パソコンでの録画記録の再生	○
		メールでの通報	○
		メールでの画像付き通報	×
動体検知録画機能	映像信号の変化を検知し、録画を行います。 この機能によって、何か起こった時のみ録画する事が可能です。		○
スケジュール録画 機能	時間を指定して録画のオン・オフを切り替えます。 必要無い時間帯の録画を省き、録画容量を節約できます。		○
データ書き出し機能	外部メディアに録画記録の一部を書き出す事が出来ます。	USBメモリー	○
		USB HDD	○
		PCとUSB接続	×
		CD	×
		DVD	×
同時録画再生機能	カメラ画像の録画を行いつつ、 同時に過去の映像を再生できる機能です。		○
検索再生機能	見たい場面を瞬時に再生出来る時間指定再生が可能です。		○

※1：iPhone・iPadなどの3G規格のスマートフォンにのみ対応

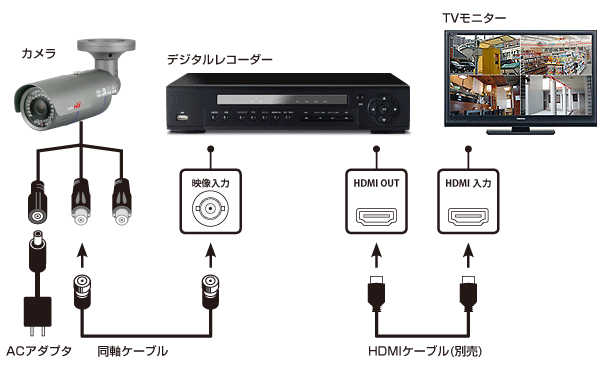

■接続イメージ
