SET548-41～4台選べる耐衝撃ドーム型カメラと録画機・ケーブルセット

録画機（DVR）×1台

27/41/52万画素 アナログカメラ以外にも、130万画素 カメラの接続も可能！
別途販売のAHD130万画素カメラを接続することで、設置個所で違う画素数のカメラの運用ができます。
※AHDカメラはコチラ

分かりやすい日本語メニュー/日本語説明書
アルコムの機器は分かりやすい日本語メニューです。また全てのお客様がより簡単に機器の操作ができるように、専門のスタッフがわかりやすい日本語の取扱説明書を作成しております。

映像出力端子　HDMI,VGA,BNCに対応
映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。

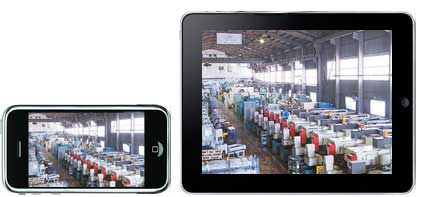

遠隔監視機能搭載 スマホにも対応
外出先からPC、スマートフォンで遠隔監視することが可能です。
※アンドロイド携帯端末の場合、一部対応していない機種がございます。

RD-RA2004
AHD対応カメラ1～4台用録画機

赤外線暗視型

真っ暗で目視では何も見えないような暗闇でも、赤外線を照射することで撮影できます。

	LED個数 28個 LED寿命 約20,000時間 赤外線照射距離 最大30m スマートIR機能* 有
●スマートIR機能について 赤外線撮影時に撮影対象物が近くにある場合、画像の白とびを補正する機能です。 ○通常の赤外線撮影 ○スマートIR撮影

カメラを破壊する強盗なども撮り逃さない耐衝撃設計！

万一の破壊行為や衝撃に耐えるように堅牢で高い耐久性を実現した耐衝撃型(バンダルプルーフ構造)です。
強盗や暴漢の侵入が予測される銀行や貴金属店等にもお使い頂けます。

○レンズカバーには衝撃に強いABS樹脂を使用		○本体（基部）にはアルミダイキャストを使用

実際にハンマーで叩いた衝撃映像はこちら↓

天井だけでなく、壁面にも設置可能！

3軸調整が可能なので、縦横斜め自由な角度で設置することができます。

強い逆光でも撮影が可能（WDR機能）

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

○通常の撮影（建物）		○WDR機能による撮影（建物）

○通常の撮影（人物）		○WDR機能による撮影（人物）

ヘッドライトの強い光もナンバー確認が可能（HSBLC機能）

強い光が当たる撮影範囲にマスクをかけることにより強い光を遮断できます 。

1.ヘッドライトでナンバーが見えない		2.マスクをかけると番号がはっきりと

夜間でも撮影が可能です（デイナイト機能）

夜間はカメラの感度を上げることで自動的に白黒画像で撮影することが可能です 。
※カラー・オート・白黒と設定することができますので多少暗くてもカラー撮影を選ぶこともできます。

○オート選択時 昼間の撮影		○オート選択時 夜間の撮影

ちらつきを最小限に、鮮明な映像を映します。

映像信号に混在するノイズをデジタル処理によって低減させることが可能です。

○デジタル処理OFFの映像		○デジタル処理ONの映像

設定は5つのボタンで簡単に

本体内部にあるボタンを使用して設定を行います。
※設定の際はカメラをTVやモニターに接続しておく必要があります。

○カメラ内部ボタン説明

日本語メニューで分かりやすい

カメラ設定の項目は全て日本語表記ですので分かりやすく、設定もしやすくなっております。

○メニュー画面

撮影範囲の調整が可能

2.8mm～12mmのバリフォーカルレンズを搭載しておりますので、レンズの交換の必要がなく
広角～準望遠の間で撮影範囲の調節が可能です。

赤外線照射距離約30m、LED28個搭載！

赤外線照射用LEDを28個搭載、一切光の入らない暗闇でもクリアな映像を映し出します。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

その他の機能

・DEFECT機能
CCDにドット落ちがある場合、目立たないように調整する機能です。
・オートアイリス機能（AES）
カメラレンズからCCD受光部へ光が入り、映像を捉える際に被写体の明るさに合わせてレンズ絞りを自動で行い、入光量を調整する機能です。
・逆光補正機能
撮影範囲内の明るさ・暗さを調整することで見やすくする機能です。
・オートゲインコントロール機能（AGC）
撮影場所に応じて映像信号の強弱を一定にし、見やすい映像に調整することができる機能です。
・オートホワイトバランス機能（AWB）
さまざまな光源が持つ色温度の違いを補正し、自然な色味で撮影することができる機能です。
・デジタルズーム機能
最大32倍まで撮影範囲を拡大することが可能です。撮影範囲内で上下左右に撮影範囲を動かすことも出来ます。
・ミラー機能
映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
・モーション機能
撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
・プライバシーゾーン機能
撮影範囲内で撮影しない箇所にマスクをかける機能です。

カメラ仕様

撮像素子 1/3インチカラー Panasonic 960H CCD 総画素数 52万画素 水平解像度 カラー：650TVライン／モノクロ：700TVライン 信号方式 NTSC方式 最低照度 0.001Lux（赤外線照射時：0Lux） S/N比 48dB以上 レンズ f=2.8から12mm 撮影角度 ＜画角計算＞ 広角時　水平 約93度 　 垂直 約73.7度 準望遠時　水平 約28.7度　 垂直 約21.2度 人相確認距離 広角時　約2m以内 準望遠時　約8m以内 (※レコーダーの設定によってこの距離に満たない場合があります。) 映像出力 1.0v(p-p)/75Ω　(BNC) 電源　/　消費電流 DC12V　／　通常約120mA（赤外線照射時500mA） 動作可能温度 0度から＋60度 カメラケーブル長 約0.25m サイズ 約130(直径)×100(高)mm 重量 約610ｇ 集音マイク 無 赤外線　暗視 有 LED個数 28個 LED寿命 約20,000時間 赤外線照射距離 最大30m オートアイリス機能 有 フリッカレス機能 有 逆光補正機能 有 オートゲインコントロール機能 有 オートホワイトバランス機能 有 付属品 RD-0002（BNCP-RCAJ変換コネクター）×1 RD-3306（安定化ACアダプター）×1 製品保証書・取扱説明書×1 取り付けネジ×3 六角レンチ×1 映像確認用ケーブル×1

■分かりやすい日本語メニュー/日本語説明書 アルコムの機器は分かりやすい日本語メニューです。また全てのお客様がより簡単に機器の操作ができるように、専門のスタッフがわかりやすい日本語の取扱説明書を作成しております。 分割表示、シーケンス機能を搭載！ お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。 表示は、全画面表示/4分割画面表示と各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。 カメラ映像に動きがあった時に録画することが可能 接続している各カメラごとに動きを検知する範囲の設定が可能です。 録画映像の確認作業が大幅に短縮することが出来ます。 感度調整も可能です。 マス目で【動きを検知する/しない】を設定することが出来ます。 右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。 ○動体検知録画の仕組み 本体にプログラムされている動作検知センサーにより、カメラ画面上に動きがあった際のみ録画を行う事が可能。 この機能をご使用することにより、より長期間の録画が可能となります。 ※動画は設定イメージです。 必要な時間だけ録画するタイマー録画機能 日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。 【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。 カレンダー日付検索 録画した時間の指定とモーション録画（動体検知）した録画データ一覧表示により、開始場所を簡単に選ぶことが出来ます。 映像確認に必要な時間や人件費の削減につながります。 自動上書き機能搭載 内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます 。連続した防犯記録が可能となります。 証拠提出に便利！USBメモリデータバックアップ機能 本体に記録された録画データをバックアップすることが可能です。 対応メディア：USBメモリー、外付けHDD(USB接続) 映像出力端子　HDMI,VGA,BNCに対応 映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。 遠隔監視機能搭載 スマホにも対応 外出先からPC、スマートフォンで遠隔監視することが可能です。 ※アンドロイド携帯端末の場合、一部対応していない機種がございます。 ※画像はイメージです。 ○遠隔監視　システム構成例 異常を検知したらすぐにお知らせ！メール通報機能搭載 防犯カメラの映像に動きがあった時や、録画機の異常を検知した際に登録したメールアドレス宛に自動でお知らせメールが届きます。※最大5つまでアドレス登録が可能です。 コマ数の違い例の動画(車) セット内訳

製品仕様

操作 前面パネル､赤外線リモコン、マウス 最高解像度 1920（H）×1080（V） 記録方式 H.264 映像入力 4CH （BNC) 映像出力 HDMI ×1 /VGA×1 /BNC×1 録画画質設定 / 内蔵HDD 10～100段階 / 1000GB（最大2000GBまで増設可能） バックアップ USBフラッシュメモリー / 外部HDD / ネットワーク ネットワーク機能 ライブ監視、データ検索・再生、バックアップ、PTZカメラコントロール、遠隔設定 アラーム入力 / アラーム出力 4入力 / 1出力 (NO／NC) 音声入出力（RCA） 4入力（RCA） / 2出力（RCA） 動作可能周囲温度 0～50度 外形寸法/ 重量 約280（幅）×51（高）×203(奥)mm / 約1.5kg（HDD未装着時） 消費電力/ 電源 約7.2W/DC12V 3.33A（付属品ACアダプターを使用）
