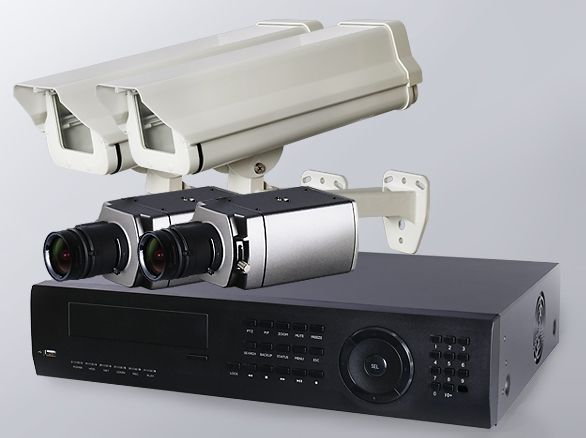

SET575-1HD-SDIカメラとレコーダー、屋外設置可能ハウジング付き防犯カメラセット

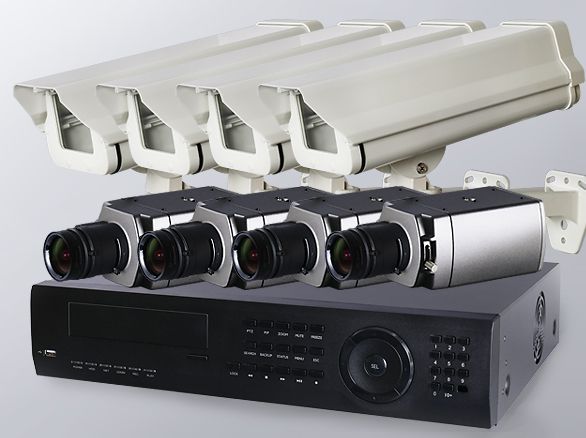

セット内訳

焦点距離比較イメージ

2.8mm～9mm HD-SDIカメラ

RD-4499 HD-SDI 2メガピクセルボックスカメラ 全ての場所にHD-SDIカメラを設置したり、もしくは場所によってはアナログカメラを設置し組み合わせることも可能です。 既にアナログカメラを設置している環境では、既存のカメラと配線をそのままHD-SDI対応レコーダーに接続できます。

※アナログカメラの画質はそのままで出力されます。高画質映像には変換されません。

ハイライト補正機能について

撮影時に撮影対象物が近くにある場合、画像の白とびを自動で補正する機能です。

強い逆光でも撮影が可能（WDR機能）

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

夜間でも撮影が可能です（デイナイト機能）

夜間はカメラの感度を上げることで自動的に白黒画像で撮影することが可能です。
※カラー・オート・白黒と設定することができますので多少暗くてもカラー撮影を選ぶこともできます。

ちらつきを最小限に、鮮明な映像を映します。

映像信号に混在するノイズをデジタル処理によって低減させることが可能です。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

その他の機能

・逆光補正機能
撮影範囲内の明るさ・暗さを調整することで見やすくする機能です。
・オートゲインコントロール機能（AGC）
撮影場所に応じて映像信号の強弱を一定にし、見やすい映像に調整することができる機能です。
・オートホワイトバランス機能（AWB）
さまざまな光源が持つ色温度の違いを補正し、自然な色味で撮影することができる機能です。
・ミラー機能
映像の表示を【通常、鏡像、上下反転、鏡像+上下反転】する機能です。
・モーション機能
撮影範囲内に動きがあった際に、文字や色でお知らせする機能です。
・プライバシーゾーン機能
撮影範囲内で撮影しない箇所にマスクをかける機能です。

接続イメージ

カメラ仕様

イメージセンサー	1/3インチカラー 2.1Megapixel Panasonic CMOS
解像度	2010×1108
画素数	223万画素
映像出力	HD-SDI×1　BNC×1
動作可能周囲温度	-10～＋50度
最低照度	0.02Lux ※高感度時(60倍）
オートゲインコントロール機能	有り
オートホワイトバランス機能	有り
フリッカレス機能	有り
デイナイト機能	有り
WDR機能	有り
外形寸法	約69(幅)×55(高)×110(奥)mm ※レンズ無し
重量	約220ｇ（レンズ無し）
電源	DC12V
消費電流	約200mA
付属品	電源アダプタ×1 レンズマウント変換アダプター×1 Cマウントレンズ取付コネクタ×1 取扱説明書

※《注意》配線ケーブルは別売りとなります。

レンズ仕様

アイリス駆動方式	DC駆動
焦点距離	f=2.8～9.0mm
マウント	CSマウント
絞り範囲	F1.2～360相当
重量	約70g
外形寸法	約40（径）×58.1(高)×51.38(奥)mm

録画時間が大幅UP！H.264 デジタル圧縮方式採用

長時間記録ができる上に、録画画質を向上した最新の圧縮技術『H.264デジタル方式』を採用

○誰でもわかる！H.264圧縮方式の説明図

大容量2000GB HDD搭載！

大容量2TBHDD搭載。最大4TBまで増設可能。

証拠提出に便利！データバックアップ機能

本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー、外付けHDD(USB接続)

分割表示、シーケンス機能を搭載！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示は、全画面表示/4分割画面表示と各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。

録画映像に録画した日時を表示

録画映像に年・月・日・時・分・秒を表示するタイムジェネレータ機能を搭載。警察への証拠データ提出用として使用できます。

自動上書き機能搭載

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

必要な時間だけ録画するタイマー録画機能

日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。録画映像の確認作業が大幅に短縮することが出来ます。感度調整も可能です。

マス目で【動きを検知する/しない】を設定することが出来ます。右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

見たい場所を即座に再生可能

録画した時間の指定とモーション録画（動体検知）した録画データ一覧表示により、開始場所を簡単に選ぶことが出来ます。映像確認に必要な時間や人件費の削減につながります。

○遠隔監視　システム構成例

製品仕様

操作	前面パネル､赤外線リモコン、マウス
最高解像度	1920×1080 1280×720 640×360 944×480 472×240
記録方式	H.264
映像入力	BNC×8
映像出力	HDMI×1 、BNC×1 、VGA×1
録画画質設定 内蔵HDD	10～100段階/ 2TB（最大12TBまで増設可能）
バックアップ	USBフラッシュメモリー
録画モード	自動録画、スケジュール録画、センサー録画、モーション検知録画
リモート操作	ライブ監視、再生、録画、システム設定
アラーム入力 アラーム出力	4入力 1出力
音声入出力（RCA）	-
動作可能周囲温度	0度～50度

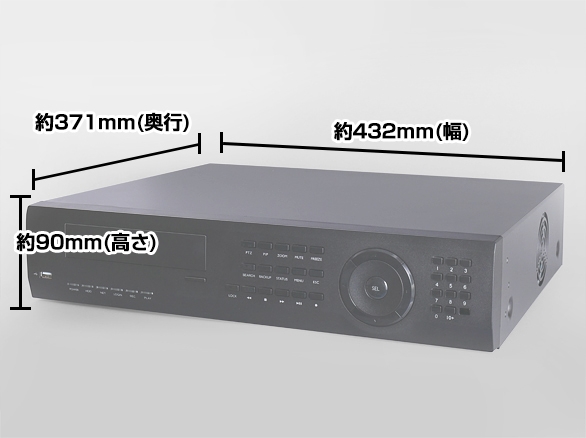

外形寸法/ 重量	約432（幅）×371（奥行）×90（高さ）mm約5.3kg（HDD未装着時）
電源	DC12V/5.83A
