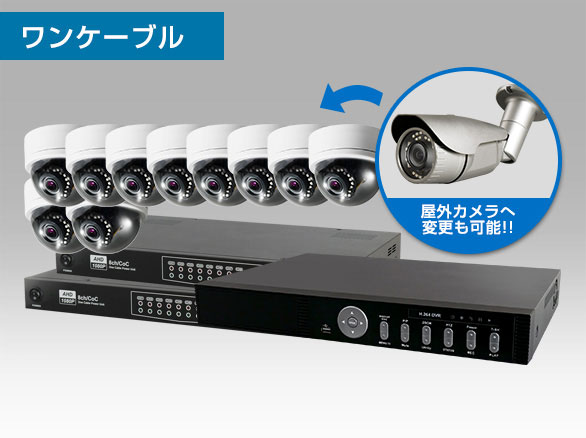

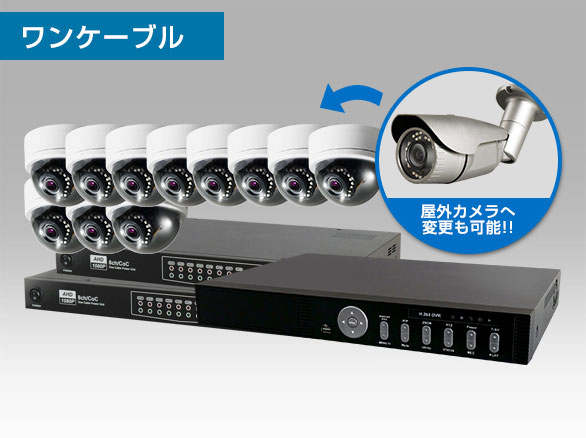

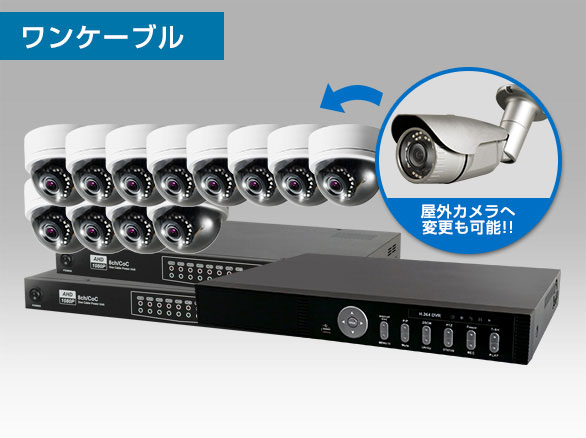

SET656-1選べる9台AHDワンケーブルカメラ　RD-CA230セット

※お客様への更なるサービス向上を目指し、2018年5月30日をもちましてスピード保証は終了し、標準完全3年保証へ切替を行っております。ご了承下さい。

セット内訳｜製品詳細は各ページをご確認ください

AHD220万画素カメラ

AHDとは？

Analog High Definitionの略でHD映像に対応したアナログ映像伝送の新技術です。

製品特徴

同軸ケーブルでの高画質、長距離配線が可能です。AHDレコーダーはAHDカメラの接続はもちろん、アナログカメラへの接続に対応していますので既存のアナログ監視映像システムを無駄にすることなく、ハイビジョン監視映像システムを導入していただくことが可能です。

AHD2.0防犯カメラの性能

52万画素のアナログカメラでは撮影距離が遠いとぼやけて見えないことがありましたが220万画素のAHDカメラであれば遠方の映像までしっかりと映し出します。アナログカメラでは難しかった人相確認などの撮影はもちろん、レジ付近のお金の確認などさらに細かい部分まで撮影が可能なフルハイビジョンの超高画質になりました。

赤外線暗視機能搭載

暗闇でも撮影可能な赤外線機能

赤外線照射によって光のない暗闇でも白黒映像で映し出すことができます。

しっかりとらえる画角

バリフォーカルレンズ搭載

撮影範囲を調整できる2.8mm～12mmのバリフォーカルレンズを搭載！広角～望遠の間でカメラ設置時にご希望の撮影範囲に調整可能です。

OSDで様々な設定

カメラの設定をモニタ等に表示して操作することが可能です。露出や画像の色味など細かい設定ができます。

WDR機能

被写体の後方より光りが当たっているような条件下でも、撮影可能です。

50Hz帯でも安心の"フリッカレス"機能

電源周波数が50Hzの地域（東日本地区）で、蛍光灯などの下で撮影すると発生するテレビ画面のちらつきを軽減する機能を搭載しています。

モニター簡単接続

分割表示、シーケンス機能を搭載！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示は全画面表示/8分割画面表示と各カメラ映像を自動に切り替えて表示する自動切り換え表示機能を搭載。

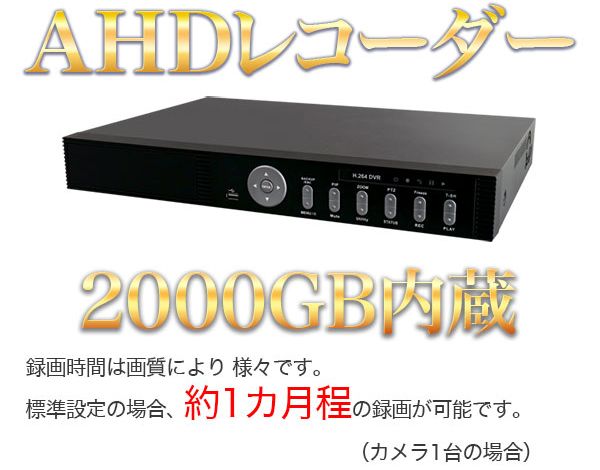

録画時間目安

半永久的録画

内蔵のハードディスク内のデータが一杯になった場合、自動で過去の古い画像データを消去しながら最近のデータを上書き録画して行きます。連続した防犯記録が可能となります。

簡単操作マウス・リモコン

録画機にはマウスが標準付属！リモコンだけではなく、マウスでも簡単に操作ができます。

様々な録画方法

必要な時間だけ録画するスケジュール録画機能

日曜から土曜までの1週間、1分単位で予約設定をすることが出来ます。【通常録画】・【モーション録画】などそれぞれ曜日・時間で設定することが可能です。

モーション録画の設定画面例

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。録画映像の確認作業が大幅に短縮することが出来ます。感度調整も可能です。

マス目で【動きを検知する/しない】を設定することが出来ます。右の画像は駐車場の料金支払い機周辺のみ動体検知を行う設定にした状態です。

日時検索機能

再生について

「日時検索再生」カレンダーから再生したい日付と時間を選択して簡単に再生が可能！録画データがある日付だけわかりやすく表示されるので、必要な箇所だけ見ることができます。映像確認に必要な時間や人件費の削減につながります。

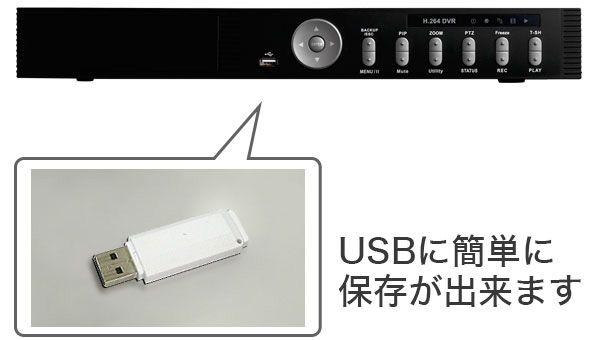

簡単バックアップ

本体に記録された録画データをバックアップすることが可能です。
対応メディア：USBメモリー

映像出力端子　HDMI,VGA,BNCに対応

映像出力の際に使用する端子はHDMI、VGA、BNCに対応しています。

遠隔監視可能

遠隔監視機能搭載 スマホにも対応

外出先からPC、スマートフォンで遠隔監視することが可能です。
※アンドロイド携帯端末の場合、一部対応していない機種がございます。

アカウント設定

ユーザーの登録、権限などを設定可能！ログイン時はパスワードの入力が必須なので、勝手にデータを削除されたり弄られたりを防ぐことができます。また、Ｅメールの設定を行えば、通知メールを送信することもできます。

異常を検知したらすぐにお知らせ！メール通報機能搭載

防犯カメラの映像に動きがあった時や、録画機の異常を検知した際に登録したメールアドレス宛に自動でお知らせメールが届きます。※最大5つまでアドレス登録が可能です。

カメラ仕様

イメージセンサー	1/3インチSony CMOS
解像度	1920×1080
画素数	220万画素
レンズ	f=2.8～12mm
撮影範囲	水平98度～28度：垂直74度～21度
赤外線照射距離	最大約15m
映像出力	BNC×1
動作可能周囲温度	-20～＋60度
最低照度	カラー0.05Lux：白黒0.02Lux（赤外線照射時：0Lux）
オートゲインコントロール機能	有り
オートホワイトバランス機能	有り
フリッカレス機能	有り
デイナイト機能	有り
WDR機能	有り
外形寸法	約96（高）×124.4（直径）mm
重量	約410g
電源	電源重畳モード：専用電源ユニットにより供給 DC12V 電源モード：DC12V±10%
適合電源ユニット	RD-CA228(4CH用),RD-CA229（8CH用）
消費電流	約100mA（赤外線照射時約200mA）
付属品	カメラ取付用ねじ×2 取扱説明書×1 保証書×1

録画機仕様

操作	前面パネル、赤外線リモコン、マウス
録画解像度	AHDカメラ接続時・・・1920×1080、1280×720 アナログカメラ接続時・・・944 x 480、704 x 480、352 x 240
記録方式	H.264
映像入力	16CH（BNC）
映像出力	HDMI ×1 /VGA×1 /BNC×1
分割表示	全画面・4分割・9分割・16分割
録画画質設定 / 内蔵HDD	10段階（最低1～最高10） / 2000GB
録画モード	自動録画、手動録画、スケジュール録画、センサー録画、モーション録画
バックアップ	USBフラッシュメモリー、ネットワーク
リモート操作	ライブ監視、再生、録画、システム設定
モバイル監視	iPhone/iPad/Android
対応アプリ	Socatch
アラーム入力 / アラーム出力	4入力 / 1出力 (NO／NC)
アラーム検出	N.C/N.O. 選択可能
音声入出力（RCA）	16入力（RCA） / 2出力（RCA）
動作環境温度/湿度	-5度～55度/湿度：90％
外形寸法/ 重量	約430（幅）×55（高）×293(奥)mm / 約2.4kg（HDD未装着時）
消費電力/ 電源	DC12V/5.83A
付属品	取扱説明書、電源アダプター、USBマウス、HDMIケーブル、リモコン、保証書

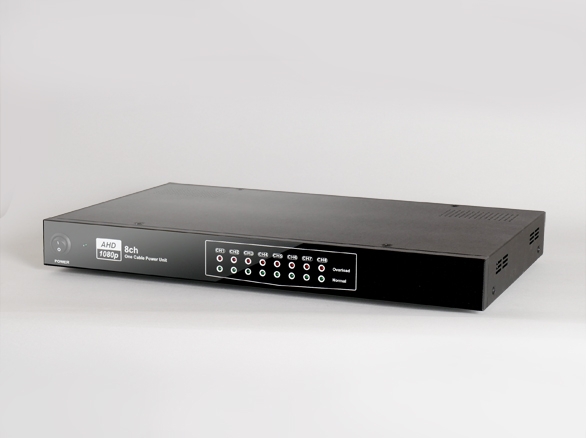

電源ユニット仕様

映像入力	8ch AHD1080P/720P
映像出力	16ch
カメラ電源供給方式	電源重畳方式
電源	AC100V±10% 50Hz-60Hz
消費電力	80W
動作温度	-10℃～＋50℃
外形寸法	約281（Ｄ）×431（Ｗ）×51.6（Ｈ）
重量	4200g
配線距離	3C-2V=～200m　5C-FB＝～300m

接続イメージ

※レコーダーやモニターにもそれぞれ電源接続が必要です。
