ECB-G01CX-HJP PoE対応ギガビット同軸コンバーターセット

様々な機器の設置、高画質動画の高速転送も可能!既存のアナログカメラなどに繋がる最大1,100mの既設同軸ケーブルをそのまま活用してネットワークを構築できる法人向けPoE対応ギガビット同軸コンバーター。

価格¥64,584(税込)

¥20,000以上の注文で通常配送無料
11時までのご注文で即日発送(※一部除く) 詳細

在庫:※お問い合わせください。

銀行振込・代金引換・コンビニ決済・
各種カード・分割払い・掛売対応(法人様)

製品詳細

LANコンバーター

PoE対応同軸コンバーターセット同軸ケーブルをイーサネット通信に活用

LANケーブルを流れるイーサネットの信号を同軸ケーブル用に変換し、再度LANケーブル用に再変換することで、同軸ケーブルを使ってイーサネット通信を可能にするコンバーターセットです。アナログ監視カメラで利用していた既設の同軸ケーブルをそのまま活用して、IPネットワークカメラの導入を容易に行う事が可能になります。

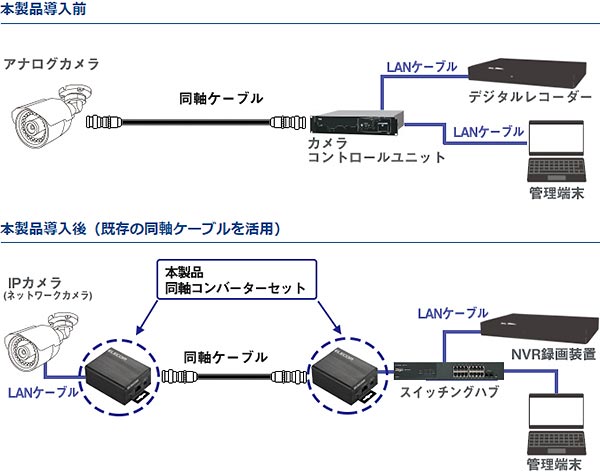

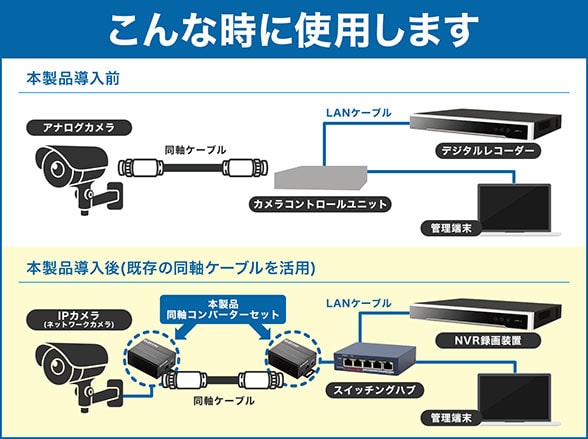

既設同軸ケーブルを活用可能アナログカメラからIPカメラへの円滑で柔軟な移行

「アナログカメラ」から「IP(ネットワーク)カメラ」への、円滑かつ柔軟な移行を実現します。既設の同軸ケーブルをLANケーブルに変換して活用することで、無線アクセスポイントやネットワークカメラなどにデータだけでなく電源供給も可能となります。これにより新規配線、及び既存同軸ケーブルの撤去が不要となり、大幅な工事費用・期間の削減効果があります。
既設同軸ケーブルを活用


同軸ケーブルによる伝送距離最大1,100mの長距離伝送対応

ビル内、工場、公共施設や駐車場等、イーサネット規格(最大100m)を超える距離でも、アナログカメラ設置のために施設された同軸ケーブルをネットワークカメラ設置時にもそのまま活用可能です。同軸ケーブルによる伝送距離最大1,100mに対応します。(※同軸ケーブル5C-FB使用時)
※使用する同軸ケーブルの種類や状態、ネットワーク環境などにより伝送距離は異なります。
※本製品は屋内環境に設置されることを想定しています。屋外では使用しないでください。


PoE給電対応LANケーブルのみでネットワーク機器へ電源供給が出来る

PoE(IEEE802.3af)ならびにPoE+(IEEE802.3at)規格に準拠したIPカメラ等のネットワーク機器へのPoE給電に対応。スレーブユニットは、マスターユニットから同軸経由で電力を受けて動作する事ができます。またスレーブに接続したカメラ(等)にも、PoEによる電力供給可能です。


ギガポート搭載による高速通信が可能「フルHD」「4K」などの高画質、大容量動画への対応

UTPケーブルに較べ、ノイズに強く、長距離伝送が可能な同軸ケーブルの利点を最大限に活用するとともに、高速なギガビット通信にも対応。 NVR(NetworkVideoRecorder)等のネットワークカメラ録画装置や、管理端末ならびにネットワークカメラを高速なギガビットにて収容可能になります。
※技術規格上の最大値であり、実効速度を示すものではありません。


設定不要で動作可能つなげるだけで使える簡単接続

既設同軸ケーブルの両端にマスターユニット・スレーブユニットを接続し、LANケーブルでネットワーク配線を行うだけ。特別な設定などを行わず電源を入れるだけでご利用頂けます。
※マスターユニット・スレーブユニット共に「192.168.3.251」のIPアドレスを使用しています。(出荷時設定値)ご利用になる環境でIPアドレスの競合が発生する場合は、設定画面からIPアドレスの変更を実施してください。


設置に便利なマグネット、ゴム足付属同軸コンバーターユニットの設置(固定)をサポートする付属品

同軸コンバータ―ユニットの設置(固定)をサポートする「ゴム足」、「マグネット」を標準添付。また、ユニット本体には壁掛け用ホールを搭載しています。平面はもちろん、壁面等、利用環境に応じた多様な設置が可能です。


耐熱50℃対応過酷な環境となる夏場でも安定稼働を提供する

学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供する動作温度50℃に対応。設置環境を気にせずお使いいただけます。「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められる同軸コンバーターに相応しい、高い信頼性と長寿命を実現しました。

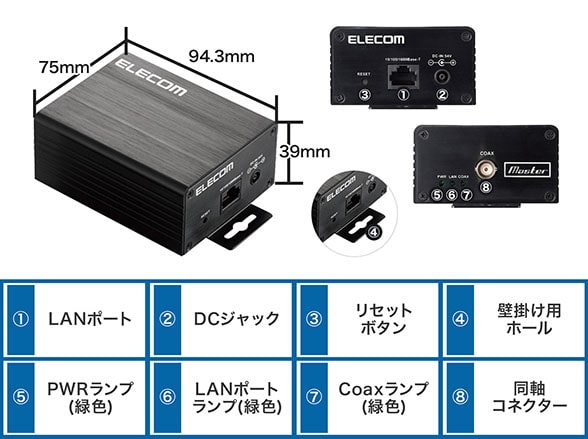

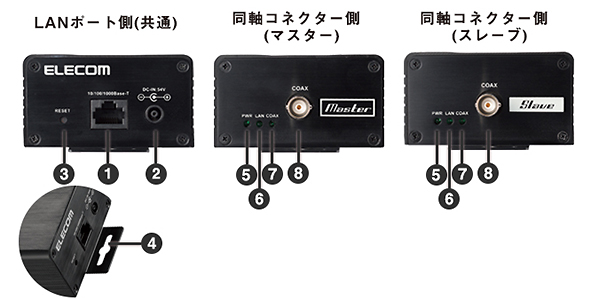

各部名称

各部名称
①LANポート ②DCジャック ③リセットボタン ④壁掛け用ホール

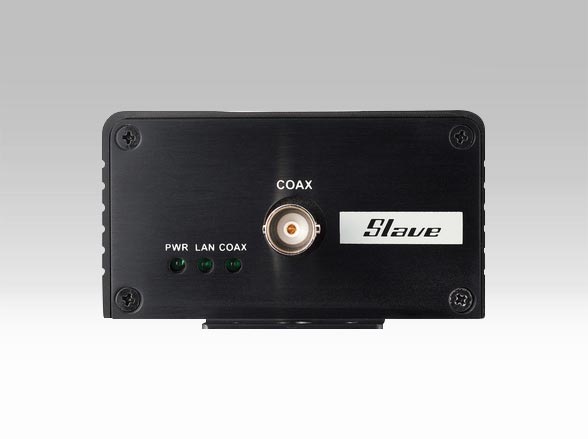

⑤PWRランプ(緑色) ⑥LANポートランプ(緑色) ⑦Coaxランプ(緑色) ⑧同軸コネクター



イーサネット側 準拠規格 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE802.3x Flow Control、IEEE 802.3at/IEEE802.3af Power over Ethernet(受電機能/スレーブのみ)
データ通信速度(規格値) 10/100/1000Mbps
通信方式 全二重/半二重方式自動切換
LANポート 10/100/1000BASE-T(RJ-45型8極コネクター) x 1、オートネゴシエーション/Auto MDI/MDI-X対応 ※スレーブ側はPoE給電対応
伝送距離 最大100m
接続可能機器 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T対応機器
PoE給電電力 最大30.0W ※スレーブ側にACアダプター接続時。スレーブ側のみ給電可能。/最大15.4W ※マスター側のみにACアダプター接続時。スレーブ側のみ給電可能。
対応PoE受電機器 IEEE802.3af及びIEEE802.3at対応受電機器 ※スレーブユニットにACアダプター接続時、スレーブ側のみ給電可能 / IEEE802.3af対応受電機器 ※スレーブユニットにACアダプター未接続時、スレーブ側のみ給電可能
同軸側 準拠規格 G.hn(同軸ケーブル)
データ通信速度(規格値) 1000Mbps ※1
通信方式 半二重方式
LANポート BNC端子(メス)
伝送距離 IEEE802.3af PoE給電時:最大760m(5C-FB ※2)/PoE給電未使用時:最大1,100m(5C-FB ※2)
伝送距離 最大1,100m(5C-FB ※2、※3、PoE給電未使用、IEEE802.3afおよびIEEE802.3atいずれの場合も)
周波数帯域 5~95MHz(G.hn規格100MHzプラン)
変調方式 OFDM
許容損失 最大72dB
対応インピーダンス 50/75Ω
接続可能機器 「ECB-G01CX-HJP」 ※マスターユニットとスレーブユニットを必ず対向で1対1接続にて使用してください。分配器/分岐器を用いての接続はできません。
データ転送方式 ストア&フォワード
MACアドレステーブル 1K
対応フレームサイズ 1,522Bytes (VLANタグフレーム4Bytes含む)
サポート機能 BPDU/EAPOLフレーム透過
規格 EMI規格 VCCI クラスA
安全規格準拠 IEC61000-4
LED LED PWR 点灯:電源投入
LAN 点灯:リンク確立、点滅:データ転送中
COAX 点灯:リンク確立、点滅:データ転送中
電源部 定格入力電圧 定格入力電圧 AC100~240V±10( 50/60Hz)
消費電力(PoC/PoE非使用時) 最大4.0W(マスター):最大4.8W(スレーブ)
発熱量(PoC/PoE非使用時) 最大14.4kJ/h(マスター):最大17.3kJ/h(スレーブ)
消費電力(PoC/PoE使用時) 最大30.6W(マスター):最大39.2W(スレーブ)
発熱量(PoC/PoE使用時) 最大110.2kJ/h(マスター):最大141.2kJ/h(スレーブ)
環境条件 動作時温度 0~50℃
動作時湿度 10~90% (結露なきこと)
保管時温度 -20~60℃
保管時湿度 5~90% (結露なきこと)
外形寸法 幅75mm×奥行94.3mm×高さ39mm(突起部除く)
質量 約300g(本体のみ/マスター・スレーブ各々)

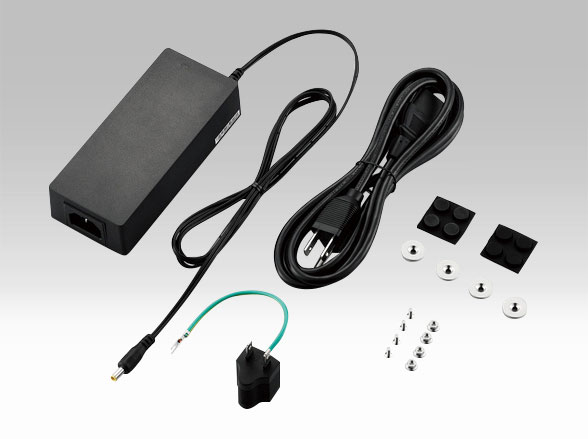

パッケージ内容 製品本体:2台(マスター/スレーブ各1台)、専用ACアダプター「ECB-EX-AC54」:1台、専用AC電源ケーブル(3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、ゴム足:4個、マグネット:4個(ネジセット:4個)、マニュアル:1枚、シリアルシール:2枚
保証期間 3年
その他 ※1:本数値は規格値であり、使用される同軸ケーブルの状態、ネットワーク環境などの影響を受けます。 ※2:測定時使用同軸ケーブル5C-FB参考値 導体抵抗20.99Ω/km(@20℃)、減衰量6.40dB/100m(100MHz) ※スレーブユニットにもACアダプターの接続が必要です。
付属品 専用ACアダプター(ECB-EX-AC54):1台、専用AC電源ケーブル(3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、クイックセットアップガイド(本紙):1枚、マグネット(取付ネジ)セット:4セット、ゴム足:8個、シリアル番号シール:2枚、
