製品詳細

AD001HD4は、AHD/HD-TVI/HDCVI信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換するコンバーターです。AHD/HD-TVI/HDCVI信号のほかにコンポジット映像信号の入力に対応しております。

AHD/HD-TVI/HDCVI映像信号変換

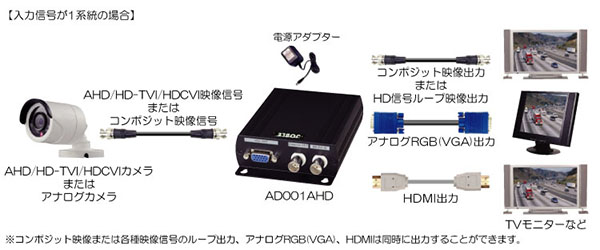

AHD/HD-TVI/HDCVI信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換します。3つの出力は同時に使用することができます。入力解像度は1080pと720pに対応しております。

NTSC/PAL対応

入力信号はAHD/HD-TVI/HDCVI信号のほかにコンポジット映像信号(NTSC/PAL)に対応しております。

ループ出力

各種HD入力はコンポジット映像に変換するほかにループ出力することができます。ループ出力、HDMI、VGAの3出力は同時に使用することができます。
※ループ出力に信号変換機能はありません。入力された信号をそのまま出力します。

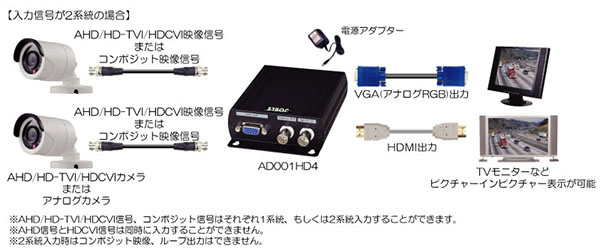

2入力可能

AHD、HD-TVI、HDCVI、コンポジット映像は同時に2系統入力することもできます。出力は切替出力またはPIP(ピクチャーインピクチャー)表示出力が可能です。
※2入力モード時はHDMI出力、VGA出力共に同じ入力映像が出力されます。入力1をHDMI出力、入力2をVGA出力のように設定できませんのでご注意ください。
※2系統入力時はループ出力は使用することができません。
※AHD信号とHDCVI信号は同時入力することができません。

製品仕様

型番	AD001HD4
映像入力	AHD/HD-TVI/HDCVI 720p：25/30/50/60Hz 1080p：25/30Hz NTSC、PAL
映像出力	・HDMI / VGA 480p、576p、720p/50/60Hz 1080i/50/60Hz 1080p/50/60Hz ・AHD/HD-TVI/HDCVIループ出力 NTSC/PAL
映像入力端子	BNCメス 75Ω ×2
映像出力端子	HDMI：タイプA VGA：ミニDsub15 コンポジット/AHD/HD-TVI/HDCVI：BNCメス(映像入力2と切替て使用)
動作モード	HDループ出力モードコンポジット出力モード HD入力モード(2系統のHD/コンポジット映像を入力) 2系統の映像は前面ボタンによる切替またはPIP(ピクチャーインピクチャー)で表示 PIPは表示位置及びサイズを変更可能
スイッチ	ディップスイッチ各モードとPIP設定モードを切替押ボタンスイッチ(2個) ループ出力モード：HDMI/VGA出力解像度の変更コンポジット出力モード：アンダースキャンレベルの変更 HD入力モード：入力信号の切替 PIP設定モード：PIPウインドウの位置/サイズを設定
電源	DC12V (電源アダプター付属)
消費電力	最大4.2W
動作環境	温度：0～55度湿度：5～95％RH(結露不可)

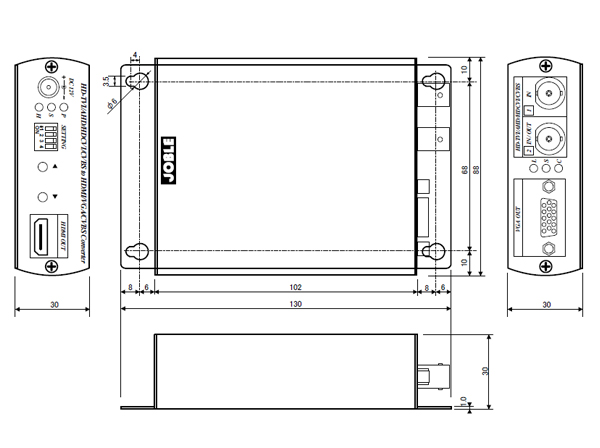

外形寸法	88(W)×30(H)×130(D)mm
質量	275ｇ
付属品	取扱説明書、電源アダプター(入力：AC100V(50/60Hz) 出力：DC12V)×1 固定ネジ+アンカー×4セット

※2入力モード時はループ出力は使用することができません。
※2入力モード時はAHD信号とHDCVI信号は同時入力することができません。
※2入力モード時はHDMI出力、VGA出力共に同じ入力映像が出力されます。
「HDMI出力に入力1の映像を表示、VGA出力に入力2の映像を表示」という設定は行えません。
