CD102HD 映像分配器 1入力2出力 AHD/HD-TVI/HDCVI【JOBLE】

CD102HDは1系統のAHD/HD-TVI/HDCVI 信号を2系統に分配する2分配器です。コンパクトサイズなので、カメラハウジングや制御盤内への組込に最適です。

この製品の注目機能

1入力、2分配

1系統のAHD/HD-TVI/HDCVI 信号を2分配出力します。
また、コンポジット映像信号でも使用することができます。

軽量＆コンパクト

57.8(W)×41.7(H)×49.2(D)mm、約70gの軽量＆コンパクトサイズ。
スペースの少ないカメラハウジング内や制御盤への組込も簡単にできます。

電源アダプタ付属

AC100V入力DC12V出力の電源アダプタが付属しています。また、電源接続部は端子台となっておりしっかりと固定することができます。
※付属電源アダプターは先端がDCプラグとなっております。使用する際はDCプラグを切断して先端の被覆を剥いてから接続をおこなうかDCジャック⇔先バラケーブル AP009-Fを別途お求めください。AP009-Fを使用した場合はケーブルの加工が不要となります。

製品仕様

映像入力数	1(BNCメス×1)
映像出力数	2(BNCメス×2)
信号帯域	350MHz-3dB
対応信号	AHD / HD-TVI / HDCVI / コンポジット映像 ※解像度が5Mピクセル以上の場合は映像帯域が350MHz以下であることをご確認下さい。
電源	DC12V 端子台接続(3.5mm間隔、線径1.3～0.4mmに対応)
消費電力	最大2W
動作環境	温度：0～55度、湿度：最大95%RH(結露不可)
外形寸法	57.8(W)×41.7(H)×49.2(D)mm
質量、素材	約70g、ABS黒
付属品	取扱説明書、電源アダプター(DC12V)×1、アンカー＋ネジ×2

※付属電源アダプターは先端がDCプラグとなっております。使用する際はDCプラグを切断して先端の被覆を剥いてから接続を行ってください。ご購入時に電源アダプター先端の加工をご希望の場合は別途ご相談ください。

※入力信号をほかの信号に変換して出力することはできません。

※CD102HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の使用によって異なります。

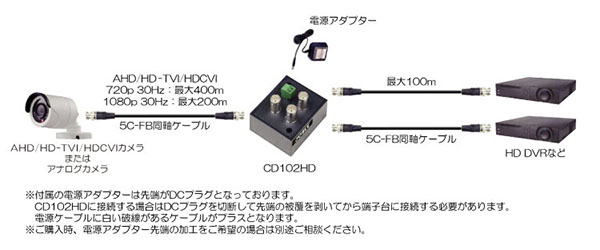

接続事例図
