CD408HD 映像分配器 4入力各2出力 AHD/HD-TVI/HDCVI/コンポジット対応 UTC対応【JOBLE】

CD408HDは4系統の映像信号を各2分配出力(計8出力)する映像分配器です。ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。

この製品の注目機能

4入力、各2分配出力

4系統の映像信号を各2分配出力(計8出力)します。
※入力信号をほかの信号に変換して出力することはできません。

各種映像信号に対応

AHD/HD-TVI/HDCVI(1080p/720p)、コンポジット映像信号(NTSC/PAL)に対応しています。 入力する信号は1つに統一する必要がなく混在させて使用することができます。

UTC対応

各出力端子の上部ポートはUTC規格に対応しており、制御信号を重畳することができます。
※UTCモードではコンポジット信号を使用することができません。

電源アダプタ付属

AC100V入力DC12V出力の電源アダプタが付属しています。

製品仕様

対応信号	AHD/HD-TVI/HDCVI･コンポジット(NTSC/PAL) 最大100MHz UTC対応 ※UTCモードのチャンネルはコンポジット映像不可
映像入力	BNCメス×4 75Ω 1Vp-p
映像出力	BNCメス×8 75Ω 1Vp-p
電源電圧	DC12V (電源アダプター DC12V 0.5A付属)
消費電力	最大2.2W
動作環境	温度：0～55℃ 湿度：最大95%RH（結露不可）
外形寸法	133(W)×44(H)×73(D)mm
質 量	約430g
付属品	取扱説明書、電源アダプター(入力：AC100V 出力：DC12V 0.5A) 、ゴム足×4

※入力信号をほかの信号に変換して出力することはできません。

※CD408HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の仕様によって異なります。

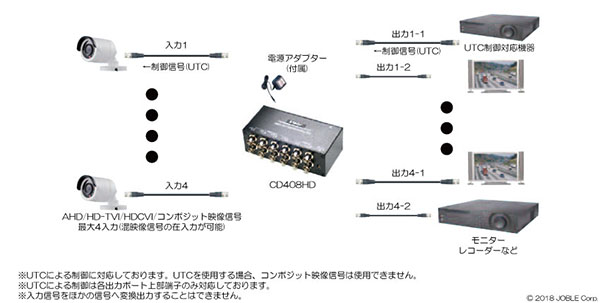

接続事例図
