RD-3805 H.264対応 4chデジタルレコーダー 1000GB HDD内蔵

最新の録画機・レコーダーはこちら

録画時間が大幅UP！H.264 デジタル圧縮方式採用

長時間記録ができる上に、録画画質を向上した最新の圧縮技術『H.264デジタル方式』を採用
※従来品との比較（当社調べ）

グラフィック表示なので視覚的操作が可能！

テレビやビデオデッキなどの機器操作をされたことが無い方でもストレス無く使用できます。

○DVR操作メニュー画面

カメラの録画を止めずに、録画映像の再生・ネット監視が可能！

大容量HDD搭載で１年以上の録画データを保存することが可能！

たとえばHDDが500GBで解像度360×240、低画質、15コマ/1秒間の録画設定で、8900時間（371日）の録画が可能。

パソコンでライブ映像、録画した映像の再生、データの保存が可能！

DVRをインターネット回線に接続することにより、離れた場所からでも現在のカメラ映像や録画映像を見ることができます。ご自宅のパソコンから店舗の様子を見たり、出張先のパソコンから過去の画像をチェックすることが可能です。

○WEBブラウザによるパソコン監視画面

※ネットワーク機能をご使用頂く為には、インターネット回線と固定IPアドレスの契約が必要です。
※Macintosh非対応
※インターネットエクスプローラー9には対応しておりません。

データバックアップ機能

市販のUSBメモリ、CD-R、DVD-Rへ本体に記録された録画データを一部取出しすることが可能です。証拠映像の提出などに役立つ機能です。
※データのバックアップには1分間の録画データで約5分程度かかります。

○USBメモリへのバックアップ



○CD-R、DVD-Rへのバックアップ

最大120コマ/秒（120fps）の高密度録画により滑らかな動きの録画が可能！

カメラ1台あたり最大30コマ/秒（30fps）での録画が可能です。コマ数はカメラごとに任意で設定することができ、画質も5段階で設定が可能です。

分割表示、シーケンス機能を搭載！

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示は、全画面表示/4分割画面表示と各カメラ映像を自動的に切り替えて表示するシーケンスモードを搭載。

見たい場所を即座に再生可能

録画映像の再生をする際、日時指定、アラーム履歴（動き検知・センサー録画の反応リスト）により見たい場所をすぐに選べます。映像確認に必要な時間や人件費の削減につながります。

見たい場所を即座に再生可能

録画映像の再生をする際、日時指定、アラーム履歴（動き検知・センサー録画の反応リスト）により見たい場所をすぐに選べます。映像確認に必要な時間や人件費の削減につながります。

必要な時間だけ録画するタイマー録画機能

1日24時間の中で、2つの録画時間（タイマー1、タイマー2）を設定することが出来ます。さらに、月曜から日曜までの7日間の間で録画する設定が出来ます。

カメラ映像に動きがあった時に録画することが可能

接続している各カメラごとに動きを検知する範囲の設定が可能です。
録画映像の確認作業が大幅に短縮することが出来ます。

ハードディスク上書きによる、自動リピート録画機能

ハードディスクがいっぱいになった際、自動的に最も古い映像から上書きし連続録画することが可能です。
※記録設定画面より上書きの【ON】【OFF】の設定が可能です。

管理者パスワード設定機能

第三者によるデータ消去や録画設定の変更を防ぐ為に、パスワードを設定することが可能です。
※パスワードによるログインは【管理者用（設定変更可）】と【使用者（設定変更不可）】の2種類設定することが出来ます。

センサー入出力について

センサー入力を使って、すでにお使いのセンサーと連動させる事も可能です。また、センサー出力を使って、お使いの警報機、パトライトとの連動も可能です。

自動復旧機能

落雷などで停電が起きた際に電源が落ちても、電源の復旧後にシステムが自動回復します。また、停電時でも機器の使用をお考えの場合は、停電時でも電源供給が行える【無停電電源装置(UPS)】の設置をお勧めします。
※UPSは家電量販店、もしくは検索サイトで『UPS』を検索し、お買い求め下さい。

録画映像に録画した日時を表示

録画映像に年・月・日・時・分・秒を表示するタイムジェネレータ機能を搭載。
警察への証拠データ提出用として使用できます。

録画時間目安表

1秒間あたりの トータルコマ数		30枚	15枚	7.5枚	3.75枚
画 質	最高画質	400時間 (16.6日)	790時間 (32.9日)	1544時間 (64.3日)	2952時間 (123日)
	高画質	488時間 (20.3日)	961時間 (40日)	1868時間 (77.8日)	3538時間 (147.4日)
	準高画質	624時間 (26日)	1226時間 (51日)	2365時間 (98.5日)	4416時間 (184日)
	標準	867時間 (36.1日)	1691時間 (70.4日)	3219時間 (134.1日)	5872時間 (244.6日)
	低画質	1421時間 (59.2日)	2726時間 (113.6日)	5041時間 (210日)	8760時間 (365日)

※解像度720×480、1TB HDDの場合
※日数は、タイマー録画・アラーム録画などの録画設定及び、その他環境によって増減する場合があります。また、録画できる時間を保証するものではなく、目安を記載したものとなります。

○遠隔監視 システム構成例

製品仕様

型番	RD-3804	RD-3805	RD-3806
録画解像度	720×480 / 720×240 / 360×240
録画記録方式	H.264 デジタル圧縮方式
映像入力	4CH（BNC）
映像出力	メインモニター×2（BNC/VGA）、スポットモニター×1（BNC）
最大コマ数	120コマ
分割表示	全画面、4分割
音声入力	4ライン入力（D-sub）
音声出力	1ライン出力（RCA）
録画画質	最高画質、高画質、準高画質、標準、低画質
内蔵HDD容量	500GB	1000GB（1TB）	2000GB（2TB）
録画モード	スケジュール、アラーム、動き検知
バックアップ方法	USBフラッシュメモリ、CD-R、DVD-R
アラーム入力	4出力（D-sub）
アラームリレー出力	1出力（D-sub）
アラーム検出	N.C./N.O. 選択可能
動き検知	15×15グリッド、感度、トリガレベル調整
ビデオロス検知	あり
上書き機能	あり
ネットワークプロトコル	RJ45、10/100/1000 Mbps イーサネット
リモートソフトウェア	あり
リモート操作	ライブ監視、再生、録画、システム設定、アーカイプ
RS-485	D-sub
PTZカメラコントロール	上下、左右、ズームイン/アウト、プリセット登録/実行
PTZカメラ制御プロトコル	DynaColor/Pelco P/Pelco D/AD422/Fastrax2/Panasonic/JVC/DSCP
外形寸法	362（幅）×350（奥行）×90（高さ）mm
重量	5.5Kg
動作環境温度	-5度～40度
動作環境湿度	10～90％ 結露なきこと
電源	DC12V/60W

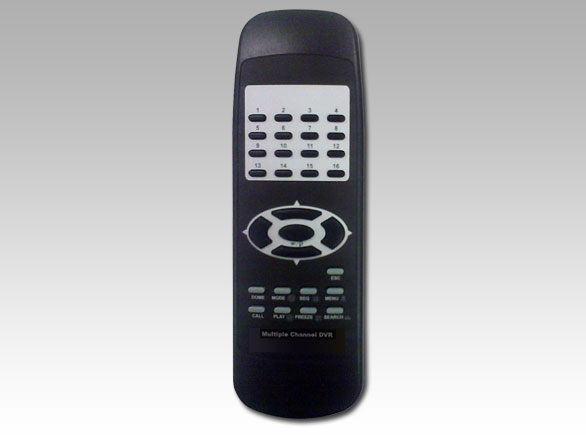

付属品	取扱説明書 簡易取扱説明書 リモコン マウス DC12Vアダプター 電源ケーブル AVケーブル BNC変換コネクタ×5

機能詳細

ネットワーク機能	LANやインターネットを利用して映像を見る事が出来ます。 複数箇所の一括監視でも役立っています。	パソコンでの監視	○
		携帯電話からの監視	×
		パソコンでの録画記録の再生	○
		メールでの通報	×
		メールでの画像付き通報	×
動体検知録画機能	映像信号の変化を検知し、録画を行います。 この機能によって、何か起こった時のみ録画する事が可能です。		○
スケジュール 録画機能	時間を指定して録画のオン・オフを切り替えます。 必要無い時間帯の録画を省き、録画容量を節約できます。		○
データ書き出し機能	外部メディアに録画記録の一部を書き出す事が出来ます。	USBメモリー	○
		コンパクトフラッシュカード	×
		PCとUSB接続	×
		CD	○
		DVD	○
同時録画再生機能	カメラ画像の録画を行いつつ、同時に過去の映像を再生できる機能です。		○
検索再生機能	見たい場面を瞬時に再生出来る時間指定再生が可能です。		○
