RD-3430 モニタ一体型デジタルレコーダー 4ch

最新の録画機・レコーダーはこちら

15インチ液晶モニタと録画機が1つに

15インチ液晶モニタとデジタルレコーダー(録画機)が1つになった『モニタ 一体型レコーダー』卓上はもちろんのこと、壁面にも簡単に取り付けが出来ますので、宿泊施設のフロントや店舗レジ周辺などの設置スペースに限りがある場所に最適です。

JPEG2000 デジタル圧縮方式採用

映像の美しさと、動画を静止画へ変換する際の利便性・効率に優れたJPEG2000圧縮方式を採用。

同時録画・再生・ネットワーク方式を採用(TRIPLEX方式)

カメラの録画を止めることなく、録画した映像の確認・ネットワーク経由での監視が可能です。

最大240コマ/秒（240ips）の高密度録画に対応

カメラごとに異なるコマ数(1～30ips)や解像度(720×240/360×240/360×120)、画質(５段階)を指定して記録することが可能です。例えば重要な監視場所には高いコマ数と解像度で記録を行うなど、各監視環境に応じた細かな録画を行うことができます。

多彩なモニター表示モードを搭載

お客様のご利用環境に応じて、モニター監視画面の表示モードを切り替えることが可能です。表示モードは、全画面表示モード/４分割画面表示モード/PIP画面表示モード（ピクチャーイン・ピクチャー）や、各カメラチャンネルを自動的に切り替えて表示するオートシーケンス機能を搭載。
※オートシーケンス切替え間隔は、1～99秒で設定が可能。
※PIP画面表示モードとは、全画面表示モードの際に画面内の一部に他のカメラの映像を表示させる機能です。

大容量ハードディスク搭載

500GBの大容量ハードディスクを搭載しておりますので最大3000時間（125日）の録画が可能です。

遠隔監視機能（ネットワーク対応）

インターネット回線に接続することにより、離れた場所からでも現在のカメラ映像や録画した内容を見ることができます。ご自宅のパソコンから店舗の様子を見たり、出張先のパソコンから過去の画像をチェックすることが可能です。

○専用ソフトによるパソコン監視画面

※ネットワーク機能をご使用頂く為には、インターネット回線と固定IPアドレスの契約が必要です。

データバックアップ機能

USBメモリースティックへ本体に記録された録画データ（AJPファイル）をバックアップすることが可能です。

バックアップしたデータは、パソコンで再生･AVIファイルへ変換することが可能です。
※PCでの再生･AVIへのファイル変換には付属ソフト(BACK UP CD PLAYER)をインストールする必要があります。
※AVIファイルに変換するとメディアプレイヤーなど一般の動画再生ソフトで再生することが出来るようになります。

スムーズな再生が可能なサーチ機能

３つの再生検索により開始場所を簡単に選ぶことが出来るので見たい場所をすぐに見つけることが可能です。映像確認に必要な時間や人件費の削減につながります。

スケジュール録画機能

日曜から土曜までの1週間、2時間単位で予約設定をすることが出来ます。【常時録画】・【動体検知】・【アラーム録画】・【録画しない】から選ぶことが可能です。またカレンダーを利用して、1日単位での休日(日曜)設定が行えます。

動体検知録画（モーション録画）

カメラ映像に動きがあった場合にのみ録画する機能です。接続している各カメラごとに動体検知する範囲の設定が可能です。録画映像の確認作業が大幅に短縮することが出来ます。

ハードディスク上書きによる、自動リピート録画機能

ハードディスクがいっぱいになった際、自動的に最も古い映像から上書きし連続録画することが可能です。
※録画構成設定画面より上書きの【ON】【OFF】の設定が可能です。(下図参照)

管理者パスワード設定機能

第三者によるデータ消去や録画設定の変更を防ぐ為に、管理者パスワードを設定することが可能です。

※パスワードを忘れてしまった場合、弊社に機器をお送り頂いてのパスワード解除作業になりますのでご注意下さい。

自動復旧機能

落雷などで停電が起きた際に電源が落ちても、電源の復旧後にシステムが自動回復します。また、停電時でも機器の使用をお考えの場合は、停電時でも電源供給が行える【無停電電源装置(UPS)】の設置をお勧めします。

タイムジェネレーター機能

録画映像に年・月・日・時・分・秒を表示します。警察への証拠データ提出用として使用できます。

録画時間目安表

1秒間当たりのトータルコマ数		60枚	30枚	20枚	12枚	4枚
画質	HIGHEST	86時間 (3.6日)	172時間 (7.2日)	258時間 (10.1日)	430時間 (17.9日)	1290時間 (53.8日)
	HIGH	100時間 (4.2日)	200時間 (8.3日)	300時間 (12.5日)	500時間 (20.8日)	1500時間 (62.5日)
	NORMAL	120時間 (5日)	240時間 (10日)	360時間 (15日)	600時間 (25日)	1800時間 (75日)
	LOW	152時間 (6.3日)	304時間 (12.6日)	456時間 (19日)	760時間 (31.6日)	2280時間 (95日)
	LOWEST	200時間 (8.3日)	400時間 (16.6日)	600時間 (25日)	1000時間 (41.6日)	3000時間 (125日)

※解像度720×240、500GBHDDの場合
※日数は、スケジュール録画・動体検知録画などの録画設定によって延びる場合がございます。

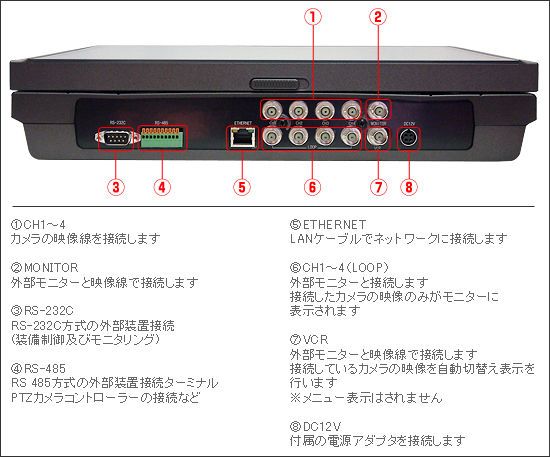

本体背面詳細

リモコン詳細

製品仕様

デジタルレコーダー部の詳細
操作モード	前面パネル、リモコン
録画解像度	360×120 / 360×240 / 720×240
録画記録方式	JPEG-2000（M-JPGと比較して約30％の高圧縮）を採用
映像入力	4CH（BNC）
映像出力	2出力（モニター・VCR）*ループスルー4出力
録画画質	5段階選択
内蔵HDD容量	500GB
録画モード	タイマー・モーション・スケジュール・アラーム録画
バックアップ方法	USBメモリースティック対応 付属ソフト（BACK UP CD PLAYER）付属
ネットワークプロトコル	イーサネット TCP/IP
アラーム入力	４入力（N.O./N.C選択可）
アラーム出力	１出力
PTZカメラコントロール	上下、左右、ズームイン/アウト、
電源供給	DC12V 6.6AMP付属ACアダプター使用
外形寸法	356（幅）×330（高）×70（奥）mm
動作環境温度	5度～40度
液晶モニター部の詳細
輝度	250cd/m2(Typical)
コントラスト比	700：1
解像度	1024×768 60Hz
周波数	水平 30KHz-60KHz / 垂直 56KHz-75KHz
入力信号	iTU-656 デジタル8ビット
設置方法	壁掛け式及び据置き式
付属品	リモコン 電源ケーブル アダプター クライアントCD ユーザーマニュアル 乾電池（リモコン用） コネクターカバー 壁掛け取り付け金具及びネジ BNC変換コネクタ×5

機能詳細

ネットワーク機能	LANやインターネットを利用して映像を見る事が出来ます。 複数箇所の一括監視でも役立っています。	パソコンでの監視	○
		携帯電話からの監視	×
		パソコンでの録画記録の再生	○
		メールでの通報	×
		メールでの画像付き通報	×
動体検知録画機能	映像信号の変化を検知し、録画を行います。 この機能によって、何か起こった時のみ録画する事が可能です。		○
スケジュール録画	時間を指定して録画のオン・オフを切り替えます。 必要無い時間帯の録画を省き、録画容量を節約できます。		○
データ書き出し機能	外部メディアに録画記録の一部を書き出す事が出来ます。	USBメモリー	○
		コンパクトフラッシュカード	×
		PCとUSB接続	×
		CD	×
		DVD	×
同時録画再生	カメラ画像の録画を行いつつ、 同時に過去の映像を再生できる機能です。		○
検索再生機能	見たい場面を瞬時に再生出来る時間指定再生が可能です。		○
